Анатомия семиуровневой модели OSI¶

7ми уровневая модель OSI¶

PDU (Protocol Data Unit) на каждом уровне есть своя единица измерения

L1 - физический уровень (Physical Layer)¶

электический или оптический сигнал

L2 - канальный уровень (Data Link Layer)_¶

PDU - кадр (frame)

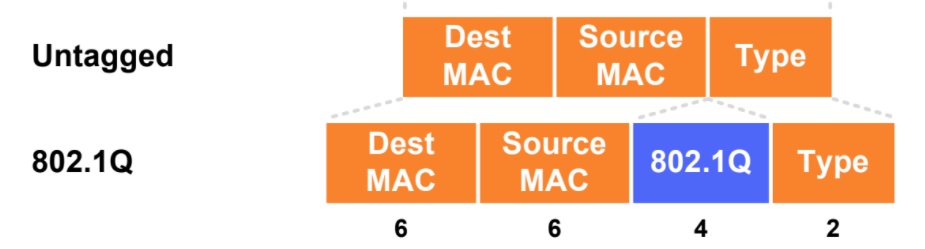

Заголовок кадра может быть увеличен за счет использования vlan

VLAN¶

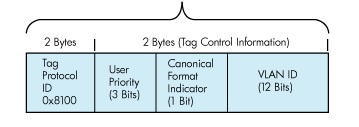

Стандарт 802.1Q — добавляет 4 байта

L3 - сетевой уровень (Network Layer)¶

PDU - пакет (packet)

20 bytes - заголовок пакета (L3)

L4 - транспортный уровень (Transport Layer)¶

PDU - сегмент,датаграмма (segment, datagram)

Может содержать сегменты tcp, udp

L5-L7¶

По сути, в стеке протоколов tcp/ip уровни L5-L7 объединились в некий один уровень "application" будь то протоколы: http/https, ftp, smtp, ssh и пр...

• L5 - сеансовый уровень (Session Layer) PDU - данные (data)

• L6 - уровень представления (Presentation Layer) PDU - данные (data)

• L7 - уровень приложения (Application Layer) PDU - данные (data)

Ethernet кадр в общем случае состоит(инкапуслирует в себе) из следующего:¶

- L2    14+(4) bytes = DMAC(6) + SMAC(6) + (802.1Q(4)) + type(2) - заголовок кадра
- L3    20     bytes = ...+ SA(4) + DA(4) +... - заголовок пакета
- L4    20     bytes = заголовок сегмента tcp, датаграммы upd
- L5-L7 xxxx   bytes = payload - полезная нагрузка, которую передают протоколы
               уровня "приложений", такие как http, https, quic, ftp, smtp и пр..

• Пример протокола icmp в представлении OSI модели
• Пример протокола arp в представлении OSI модели

Статья на тему OSI-model
