Кейсы по MX80/MX480/MX960¶
Настройка LAG¶
"Создание интерфейса aggregate ethernet (ae0)"
set interfaces ae0 description "L2 LAG-60G"
set interfaces ae0 flexible-vlan-tagging
set interfaces ae0 mtu 9192
set interfaces ae0 encapsulation flexible-ethernet-services
set interfaces ae0 aggregated-ether-options link-speed 10g
set interfaces ae0 aggregated-ether-options lacp active
"Настройка физических интерфейсов, входящих в LAG ae0"
set interfaces xe-2/0/0 description "ae0 member"
set interfaces xe-2/0/0 gigether-options 802.3ad ae0
set interfaces xe-2/0/1 description "ae0 member"
set interfaces xe-2/0/1 gigether-options 802.3ad ae0
set interfaces xe-2/1/0 description "ae0 member"
set interfaces xe-2/1/0 gigether-options 802.3ad ae0
set interfaces xe-2/1/1 description "ae0 member"
set interfaces xe-2/1/1 gigether-options 802.3ad ae0
set interfaces xe-3/1/0 description "ae0 member"
set interfaces xe-3/1/0 gigether-options 802.3ad ae0
set interfaces xe-3/1/1 description "ae0 member"
set interfaces xe-3/1/1 gigether-options 802.3ad ae0
"Диагностика"
"Диагностика"
"show lacp interfaces ae0"
Aggregated interface: ae0
LACP state: Role Exp Def Dist Col Syn Aggr Timeout Activity
xe-2/1/0 Actor No No Yes Yes Yes Yes Fast Active
xe-2/1/0 Partner No No Yes Yes Yes Yes Fast Active
xe-2/1/1 Actor No No Yes Yes Yes Yes Fast Active
xe-2/1/1 Partner No No Yes Yes Yes Yes Fast Active
xe-2/0/0 Actor No No Yes Yes Yes Yes Fast Active
xe-2/0/0 Partner No No Yes Yes Yes Yes Fast Active
xe-2/0/1 Actor No No Yes Yes Yes Yes Fast Active
xe-2/0/1 Partner No No Yes Yes Yes Yes Fast Active
xe-3/1/0 Actor No No Yes Yes Yes Yes Fast Active
xe-3/1/0 Partner No No Yes Yes Yes Yes Fast Active
xe-3/1/1 Actor No No Yes Yes Yes Yes Fast Active
xe-3/1/1 Partner No No Yes Yes Yes Yes Fast Active
LACP protocol: Receive State Transmit State Mux State
xe-2/1/0 Current Fast periodic Collecting distributing
xe-2/1/1 Current Fast periodic Collecting distributing
xe-2/0/0 Current Fast periodic Collecting distributing
xe-2/0/1 Current Fast periodic Collecting distributing
xe-3/1/0 Current Fast periodic Collecting distributing
xe-3/1/1 Current Fast periodic Collecting distributing
monitor interface¶
Полезная команда для просмотра текущего трафика на интерфейсе.
monitor interface et-0/0/0.1111
Interface: et-0/0/0.1111, Enabled, Link is Up
Flags: SNMP-Traps 0x4000
Encapsulation: ENET0
VLAN-Tag [ 0x8100.1111 ]
Local statistics: Current delta
Input bytes: 6114379118 [5543]
Output bytes: 1634279431 [1629]
Input packets: 19245465 [25]
Output packets: 19009869 [23]
Remote statistics:
Input bytes: 18127645978833589 (11754587224 bps) [24021808840]
Output bytes: 1760683485458425 (1235757384 bps) [2669082378]
Input packets: 16972537566537 (1471883 pps) [23845815]
Output packets: 3862189819944 (353879 pps) [5829571]
IPv6 statistics:
Input bytes: 4472221468558 (13210160 bps) [14292195]
Output bytes: 410218938007 (30824 bps) [30460]
Input packets: 8531742751 (1303 pps) [30135]
Output packets: 383253185 (7 pps) [118]
Traffic statistics:
Input bytes: 18127652093212707 [24021814383]
Output bytes: 1760685119737856 [2669084007]
Input packets: 16972556812002 [23845840]
Output packets: 3862208829813 [5829594]
Protocol: inet, MTU: 1500, Flags: 0x800
protocol l2-learning¶
Необходим для настройки параметров изучения mac-адресов
"Пример конфигурации"
show configuration protocols l2-learning
global-mac-move {
threshold-time 30;
reopen-time 30;
threshold-count 5;
log;
}
global-mac-table-aging-time 1200;
global-mac-ip-table-aging-time 600;
policer¶
policer vs shared-bandwidth-policer
Важно
При применении полисера на агрегированный интерфейс,
в котором находятся интерфейсы с разных PFE полисер работает не правильно.
По сути стандартный полисер ограничивает полосу только для потров одного PFE,
если например порты находятся в 2х разных PFE, то полоса будет удваиваться.
Описание проблемы:
https://kb.juniper.net/InfoCenter/index?page=content&id=KB31589&cat=VMX&actp=LIST
Пример LAGа 4x10G
"Терминология Juniper (JNCIA-Junos Study Guide):"
- RE - Route Engine - Control Plane
- PFE - Packet Forward Engine - Data Plane
"Пример LAGа = 4x10G = 40G"
В данном примере используется 2 разных FPC (по 2 интерфейса в каждом) - соответственно,
если использовать стандартный policer например с rate 10Mbps,
то по факту полоса будет составлять 20Mbps
Для того, чтобы ограничение по полосе работало корректно
нужно использовать shared-bandwidth-policer
"show lacp interfaces ae0"
Aggregated interface: ae0
LACP state: Role Exp Def Dist Col Syn Aggr Timeout Activity
xe-1/1/0 Actor No No Yes Yes Yes Yes Fast Passive
xe-1/1/0 Partner No No Yes Yes Yes Yes Fast Active
xe-1/1/1 Actor No No Yes Yes Yes Yes Fast Passive
xe-1/1/1 Partner No No Yes Yes Yes Yes Fast Active
xe-2/1/0 Actor No No Yes Yes Yes Yes Fast Passive
xe-2/1/0 Partner No No Yes Yes Yes Yes Fast Active
xe-2/1/1 Actor No No Yes Yes Yes Yes Fast Passive
xe-2/1/1 Partner No No Yes Yes Yes Yes Fast Active
LACP protocol: Receive State Transmit State Mux State
xe-1/1/0 Current Fast periodic Collecting distributing
xe-1/1/1 Current Fast periodic Collecting distributing
xe-2/1/0 Current Fast periodic Collecting distributing
xe-2/1/1 Current Fast periodic Collecting distributing
"show chassis hardware"
Hardware inventory:
---cut---
"FPC 1"
CPU
"PIC 0" BUILTIN BUILTIN 4x 10GE(LAN) SFP+
Xcvr 0
Xcvr 1
Xcvr 2
Xcvr 3
"PIC 1" BUILTIN BUILTIN 4x 10GE(LAN) SFP+
Xcvr 0
Xcvr 1
Xcvr 2
Xcvr 3
"PIC 2" BUILTIN BUILTIN 4x 10GE(LAN) SFP+
Xcvr 0
Xcvr 1
Xcvr 2
Xcvr 3
"PIC 3" BUILTIN BUILTIN 4x 10GE(LAN) SFP+
Xcvr 0
Xcvr 1
Xcvr 2
Xcvr 3
"FPC 2"
CPU
PIC 0 BUILTIN BUILTIN 4x 10GE(LAN) SFP+
Xcvr 0
Xcvr 1
Xcvr 2
"PIC 1" BUILTIN BUILTIN 4x 10GE(LAN) SFP+
Xcvr 0
Xcvr 1
Xcvr 2
Xcvr 3
"PIC 2" BUILTIN BUILTIN 4x 10GE(LAN) SFP+
Xcvr 0
Xcvr 1
Xcvr 2
Xcvr 3
"PIC 3" BUILTIN BUILTIN 4x 10GE(LAN) SFP+
Xcvr 0
Xcvr 1
Xcvr 2
Xcvr 3
---cut---
"Для корректной работы взависимости от типа интерфейса,"
"используются разные типы полисеров"
"полисер по скорости для физического интерфейса"
set firewall policer 150Mbit if-exceeding bandwidth-limit 150m
set firewall policer 150Mbit if-exceeding burst-size-limit 14400000
set firewall policer 150Mbit then discard
"полисер по скорости для LAG интерфейса"
set firewall policer 150Mbit_shared shared-bandwidth-policer
set firewall policer 150Mbit_shared if-exceeding bandwidth-limit 150m
set firewall policer 150Mbit_shared if-exceeding burst-size-limit 14400000
set firewall policer 150Mbit_shared then discard
configure/configure private/configure exclusive¶
Принцип работы c БД конфигурации Juniper...
configure¶
При работе просто в режиме "configure" по сути все пользователи разделяют одну конфигурацию и при коммите применяю все изменения сделанные в конфиге, всеми пользователями... Данный режим работы можно назвать "depricated" при многопользовательской работе, т.к. будет вносить "неразбериху и сумятицу" в работу...
configure private¶
При работе в таком режиме возможно многопользовательская работа с конфигурацией за счет того, что каждый пользователь работает со своей приватной копией кандидата конфигурации. При применении коннфигурации комиттится только дифф. с рабочим конфигом. Тут тоже может быть ньюанс, если оба пользователя в своей приватной конфигурации правят одни и теже секции конфига...
configure exclusive¶
По сути при входе в "configure exclusive" пользователь монопольно забирает права на редактирование и коммитта конфига. Конфигурации всех остальных пользоватей не могут примениться в данном режиме.
Dynamic-DB¶
Если кратко, то dynamic-db используется для ускорения выполнения операций коммита для определенных сущностей, в частности секции "policy-options".
Пример вариантов сущностей которые можно конфигурить в "configure dynamic"
"MX> configure dynamic"
Entering configuration mode
{master}[edit dynamic]
"MX# show ?"
Possible completions:
<[Enter]> Execute this command
> logical-systems Logical systems
> policy-options Policy option configuration
| Pipe through a command
"MX# show policy-options ?"
Possible completions:
<[Enter]> Execute this command
> as-path BGP autonomous system path regular expression
> as-path-group Group a set of AS paths
> community BGP community information
> condition Define a route advertisement condition
> mac-list Define a named set of mac addresses
> policy-statement Routing policy
> prefix-list Define a named set of address prefixes
> route-distinguisher Route-distinguisher information
> route-filter-list Define a named set of route-filter address prefixes
> source-address-filter-list Define a named set of source address filter address prefixes
| Pipe through a command
{master}[edit dynamic]
"MX# show logical-systems ?"
Possible completions:
<[Enter]> Execute this command
<name> Logical system name
| Pipe through a command
{master}[edit dynamic]
"MX# show logical-systems TEST ?"
Possible completions:
<[Enter]> Execute this command
> policy-options Policy option configuration
| Pipe through a command
{master}[edit dynamic]
|"MX# show logical-systems TEST policy-options ?"
Possible completions:
<[Enter]> Execute this command
> as-path BGP autonomous system path regular expression
> as-path-group Group a set of AS paths
> community BGP community information
> condition Define a route advertisement condition
> mac-list Define a named set of mac addresses
> policy-statement Routing policy
> prefix-list Define a named set of address prefixes
> route-distinguisher Route-distinguisher information
> route-filter-list Define a named set of route-filter address prefixes
> source-address-filter-list Define a named set of source address filter address prefixes
| Pipe through a command
Содержимое dynamic-db находится в отдельном файле /var/run/db/juniper.dyn. При редактировании динамической конфигурации не происходит глобальная проверка всего конфига джунипера, что существенно ускоряет время коммита. Данная система полезна/используется при частой модификации в основном префикс листов, которые периодически обновляюся в соответствии фильтрации префиксов с общедоступных БД, таких как RIPE, RADB, https://www.ididb.ru/, ect...
В глобальной конфигурации просто делается ссылка на названия в dynamic-db.
Пример конфигурации prefix-list AS1111
"MX> show configuration policy-options prefix-list AS1111 | display set"
set policy-options prefix-list AS1111 dynamic-db
"MX> configure dynamic"
Entering configuration mode
{master}[edit dynamic]
"MX# show policy-options prefix-list AS1111 | display set"
set policy-options prefix-list AS1111 1.1.0.0/22;
set policy-options prefix-list AS1111 11.11.0.0/23;
set policy-options prefix-list AS1111 111.111.111.0/24;
Лит-ра: Understanding Dynamic Routing Policies
Bridge Domain¶
Нормализация вланов внутри Bridge Domain¶
Как обычно изобретаю свой "велосипед"
Пересказ статьи бормаглота из своей практики: Оригинал статьи
Имееется канал, у которого в силу технических обстоятельств со стороны клиента разные вланы.
В таком случае можно объединить данную схему в один Bridge Domain с нормализацией вланов.
Данная схема позволяет осуществлять связность даже если вланы с обоих сторон разные
"Настройки":
"ip" 172.16.243.80/30
"sw1" - vlan 1000 - ip 172.16.243.81
"sw2" - vlan 2000 - ip 172.16.243.82
Топология сети:¶
Конфигурация - нормализуем по влану 1000¶
"PE1"
set interfaces ae1 unit 1000 description "test normalization"
set interfaces ae1 unit 1000 encapsulation vlan-bridge
set interfaces ae1 unit 1000 vlan-id 1000
set interfaces ae1 unit 1000 family bridge policer input 150Mbit
set interfaces ae2 unit 2000 description "test normalization"
set interfaces ae2 unit 2000 encapsulation vlan-bridge
set interfaces ae2 unit 2000 vlan-id 2000
set interfaces ae2 unit 2000 family bridge policer input 150Mbit
set routing-instances Local bridge-domains BD-NORM description "test normalization"
set routing-instances Local bridge-domains BD-NORM interface ae1.1000
set routing-instances Local bridge-domains BD-NORM interface ae2.2000
set routing-instances Local bridge-domains BD-NORM vlan-id 1000
"sw1 - ae6 vlan 1000"
set interfaces ae6 unit 0 family ethernet-switching vlan members VL1000
set vlans VL1000 description "test normalization"
set vlans VL1000 vlan-id 1000
set interfaces vlan unit 1000 family inet address 172.16.243.81/30
set vlans VL1000 l3-interface vlan.1000
"sw2 - ae5 vlan 2000"
set interfaces ae5 unit 0 family ethernet-switching vlan members BD-NORM
set vlans BD-NORM description "test normalization"
set vlans BD-NORM vlan-id 2000
set interfaces vlan unit 2000 family inet address 172.16.243.82/30
set vlans BD-NORM l3-interface vlan.2000
Диагностика¶
Diagnostic
"PE1"
"Диагностика - все пингуется 172.16.243.81 и 172.16.243.82"
"PE1> show bridge mac-table instance Local bridge-domain BD-NORM"
MAC flags (S -static MAC, D -dynamic MAC, L -locally learned, C -Control MAC
O -OVSDB MAC, SE -Statistics enabled, NM -Non configured MAC, R -Remote PE MAC, P -Pinned MAC)
Routing instance : Local
Bridging domain : BD-NORM, VLAN : 1000
MAC MAC Logical NH MAC active
address flags interface Index property source
00:00:00:00:00:81 D ae1.1000
00:00:00:00:00:82 D ae2.2000
"PE1> show interfaces ae1.1000"
Logical interface ae1.1000 (Index 981) (SNMP ifIndex 1605)
Description: test normalization
"Flags: Up SNMP-Traps 0x20004000 VLAN-Tag [ 0x8100.1000 ] Encapsulation: VLAN-Bridge"
"для кадров, пришедших в бридж домен с тегом 1000 ничего не меняеся"
Tenant Name: (null)
Statistics Packets pps Bytes bps
Bundle:
Input : 1 0 102 0
Output: 1 0 102 0
Adaptive Statistics:
Adaptive Adjusts: 0
Adaptive Scans : 0
Adaptive Updates: 0
Protocol bridge, MTU: 9192
"PE1> show interfaces ae2.2000"
Logical interface ae2.2000 (Index 980) (SNMP ifIndex 1604)
Description: test normalization
"Flags: Up SNMP-Traps 0x20004000 VLAN-Tag [ 0x8100.2000 ] In(swap .1000) Out(swap .2000)"
"кадры пришедшие в бридж домен с тега 2000 свапаются на тег 1000"
"кадры выходящие из бридж домена с тега 1000 свапаются на тег 2000"
"соответственно внутри бридж домена ходят кадры с тегом 1000"
Encapsulation: VLAN-Bridge
Tenant Name: (null)
Statistics Packets pps Bytes bps
Bundle:
Input : 1 0 102 0
Output: 1 0 102 0
Adaptive Statistics:
Adaptive Adjusts: 0
Adaptive Scans : 0
Adaptive Updates: 0
Protocol bridge, MTU: 9192
Конфигурация - нормализуем по влану 2000¶
"PE1"
"set routing-instances Local bridge-domains BD-NORM vlan-id 2000"
Диагностика¶
Diagnostic
"Поменяем влан нормализации внутри бридж домена - тогда меняется перетеггирование"
тогда...
"PE1> show bridge mac-table instance Local bridge-domain BD-NORM"
MAC flags (S -static MAC, D -dynamic MAC, L -locally learned, C -Control MAC
O -OVSDB MAC, SE -Statistics enabled, NM -Non configured MAC, R -Remote PE MAC, P -Pinned MAC)
Routing instance : Local
Bridging domain : BD-NORM, VLAN : 2000
MAC MAC Logical NH MAC active
address flags interface Index property source
00:00:00:00:00:81 D ae1.1000
00:00:00:00:00:82 D ae2.2000
"PE1> show interfaces ae1.1000"
Logical interface ae1.1000 (Index 983) (SNMP ifIndex 1605)
Description: test normalization
"Flags: Up SNMP-Traps 0x20004000 VLAN-Tag [ 0x8100.1000 ] In(swap .2000) Out(swap .1000)"
"кадры пришедшие в бридж домен с тега 1000 свапаются на тег 2000"
"кадры выходящие из бридж домена с тега 2000 свапаются на тег 1000"
"соответственно внутри бридж домена ходят кадры с тегом 2000"
Encapsulation: VLAN-Bridge
Tenant Name: (null)
Statistics Packets pps Bytes bps
Bundle:
Input : 15 0 946 0
Output: 15 0 986 0
Adaptive Statistics:
Adaptive Adjusts: 0
Adaptive Scans : 0
Adaptive Updates: 0
Protocol bridge, MTU: 9192
"PE1> show interfaces ae2.2000"
Logical interface ae2.2000 (Index 982) (SNMP ifIndex 1604)
Description: test normalization
"Flags: Up SNMP-Traps 0x20004000 VLAN-Tag [ 0x8100.2000 ] Encapsulation: VLAN-Bridge"
"для кадров, пришедших в бридж домен с тегом 2000 ничего не меняеся"
Tenant Name: (null)
Statistics Packets pps Bytes bps
Bundle:
Input : 15 0 986 0
Output: 15 0 946 0
Adaptive Statistics:
Adaptive Adjusts: 0
Adaptive Scans : 0
Adaptive Updates: 0
Protocol bridge, MTU: 9192
"sw1> show arp"
MAC Address Address Name Interface Flags
00:00:00:00:00:82 172.16.243.82 172.16.243.82 vlan.1000 none
"sw2> show arp"
MAC Address Address Name Interface Flags
00:00:00:00:00:81 172.16.243.81 172.16.243.81 vlan.2000 none
Конфигурация - без указания влана¶
"PE1"
"set routing-instances Local bridge-domains BD-NORM vlan-id none"
Диагностика¶
Diagnostic
"Уберем влан нормализации внутри бридж домена"
PE1
"set routing-instances Local bridge-domains BD-NORM vlan-id none"
тогда...
"PE1> show bridge mac-table instance Local bridge-domain BD-NORM"
MAC flags (S -static MAC, D -dynamic MAC, L -locally learned, C -Control MAC
O -OVSDB MAC, SE -Statistics enabled, NM -Non configured MAC, R -Remote PE MAC, P -Pinned MAC)
Routing instance : Local
Bridging domain : BD-NORM, VLAN : none
MAC MAC Logical NH MAC active
address flags interface Index property source
00:00:00:00:00:81 D ae1.1000
00:00:00:00:00:82 D ae2.2000
"PE1> show interfaces ae1.1000"
Logical interface ae1.1000 (Index 981) (SNMP ifIndex 1605)
Description: test normalization
"Flags: Up SNMP-Traps 0x20004000 VLAN-Tag [ 0x8100.1000 ] In(pop) Out(push 0x0000.1000)"
"кадры пришедшие в бридж домен с тега 1000 попается и ходит без тега"
"кадры выходящие из бридж домена пушится тег 1000 и на выход идут уже с тегом 1000"
"соответственно внутри бридж домена ходят кадры БЕЗ ТЕГА"
Encapsulation: VLAN-Bridge
Tenant Name: (null)
Statistics Packets pps Bytes bps
Bundle:
Input : 2 0 204 0
Output: 2 0 204 0
Adaptive Statistics:
Adaptive Adjusts: 0
Adaptive Scans : 0
Adaptive Updates: 0
Protocol bridge, MTU: 9192
!PE1> show interfaces ae2.2000
Logical interface ae2.2000 (Index 980) (SNMP ifIndex 1604)
Description: test normalization
"Flags: Up SNMP-Traps 0x20004000 VLAN-Tag [ 0x8100.2000 ] In(pop) Out(push 0x0000.2000)"
"кадры пришедшие в бридж домен с тега 2000 попается и ходит без тега"
"кадры выходящие из бридж домена пушится тег 2000 и на выход идут уже с тегом 2000"
"соответственно внутри бридж домена ходят кадры БЕЗ ТЕГА"
Encapsulation: VLAN-Bridge
Tenant Name: (null)
Statistics Packets pps Bytes bps
Bundle:
Input : 2 0 204 0
Output: 2 0 204 0
Adaptive Statistics:
Adaptive Adjusts: 0
Adaptive Scans : 0
Adaptive Updates: 0
Protocol bridge, MTU: 9192
MPLS¶
Для базовой настройки MPLS и работы технологий необходимы следующие настройки:
"На участвующих в MPLS интерфесах настраивается тип инкапсуляции"
set interfaces xe-1/1/1 flexible-vlan-tagging
set interfaces xe-1/1/1 mtu 9216
set interfaces xe-1/1/1 encapsulation flexible-ethernet-services
set interfaces ae2 flexible-vlan-tagging
set interfaces ae2 mtu 9192
set interfaces ae2 encapsulation flexible-ethernet-services
set interfaces ae2 aggregated-ether-options lacp active
"На участвующих в MPLS интерфесах"
set protocols mpls interface xe-1/1/1.333
set protocols mpls interface ae2.333
"На участвующих в RSVP-TE интерфесах"
set protocols rsvp interface xe-1/1/1
set protocols rsvp interface ae2.0
"Возможна работа протокола LDP поверх протокола RSVP-TE"
"Классическая схема для Джунов"
set protocols ldp interface xe-1/1/1.333
set protocols ldp interface ae2.333
set protocols ldp interface lo0.0
"Можно поднять любой из 2-х протоколов IGP"
"На соответствующих интерфейсах, где данный протокол должен быть настроен )))"
"Настройки для OSPF c bfd тюнингом"
set protocols ospf area 0.0.0.0 interface xe-1/1/1.0 interface-type p2p
set protocols ospf area 0.0.0.0 interface xe-1/1/1.0 bfd-liveness-detection minimum-interval 500
set protocols ospf area 0.0.0.0 interface xe-1/1/1.0 bfd-liveness-detection multiplier 6
set protocols ospf area 0.0.0.0 interface ae2.0 interface-type p2p
set protocols ospf area 0.0.0.0 interface ae2.0 bfd-liveness-detection minimum-interval 500
set protocols ospf area 0.0.0.0 interface ae2.0 bfd-liveness-detection multiplier 6
"Для работы RSVP-TE включаеим в OSPF траффик инженеринг"
set protocols ospf traffic-engineering
"Настройки для IS-IS"
set protocols isis reference-bandwidth 1000g
set protocols isis level 1 disable
set protocols isis level 2 wide-metrics-only
set protocols isis interface xe-1/1/1.0 ldp-synchronization
set protocols isis interface xe-1/1/1.0 point-to-point
set protocols isis interface xe-1/1/1.0 link-protection
set protocols isis interface ae2.0 ldp-synchronization
set protocols isis interface ae2.0 point-to-point
set protocols isis interface ae2.0 link-protection
set protocols isis interface lo0.0
"Для работы RSVP-TE включаеим в IS-IS траффик инженеринг"
set protocols isis traffic-engineering family inet shortcuts

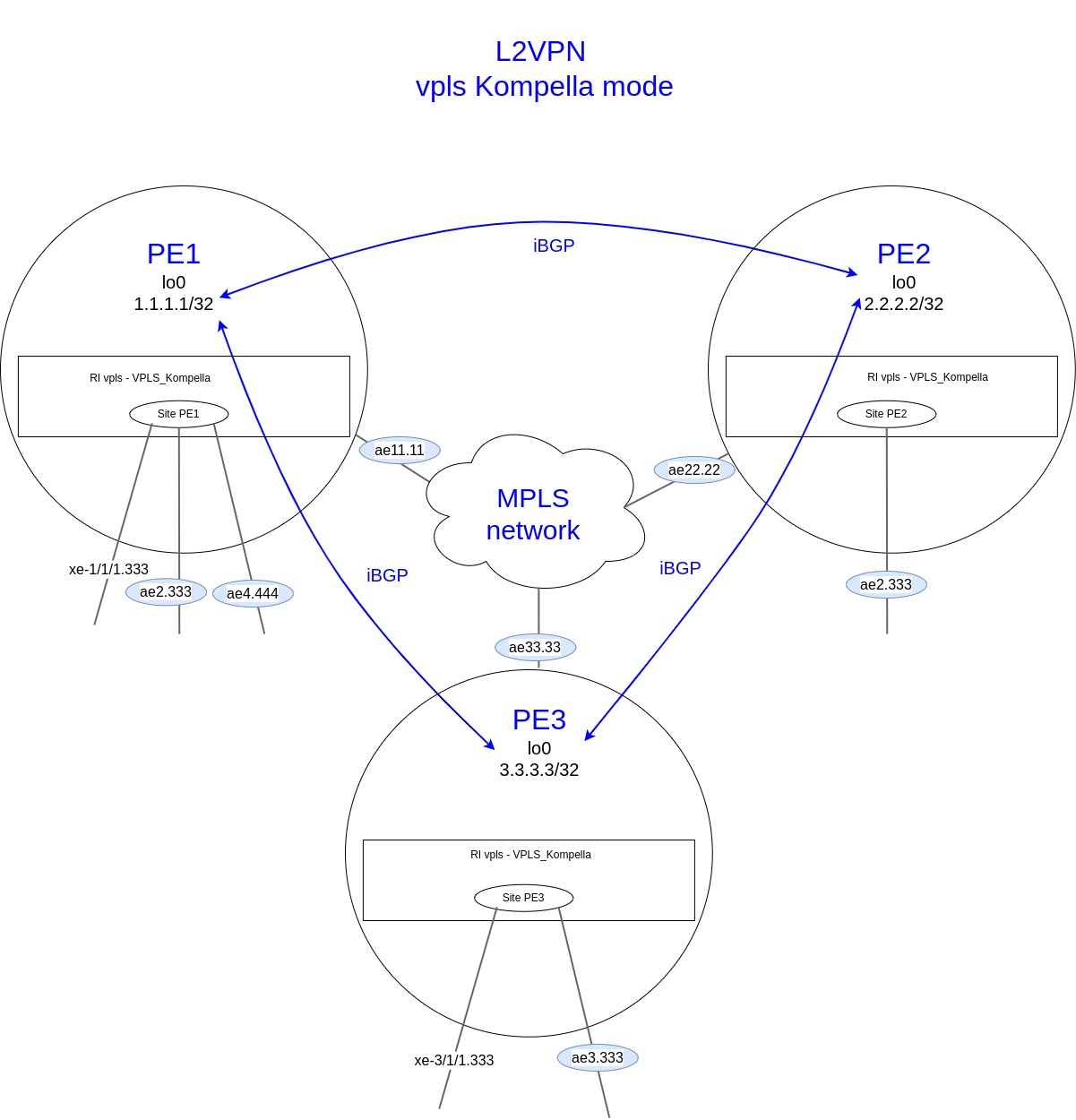

"Для Kompella mode"
set protocols bgp group ibgp family l2vpn signaling
"Для L3VPN"
set protocols bgp group ibgp family inet-vpn unicast

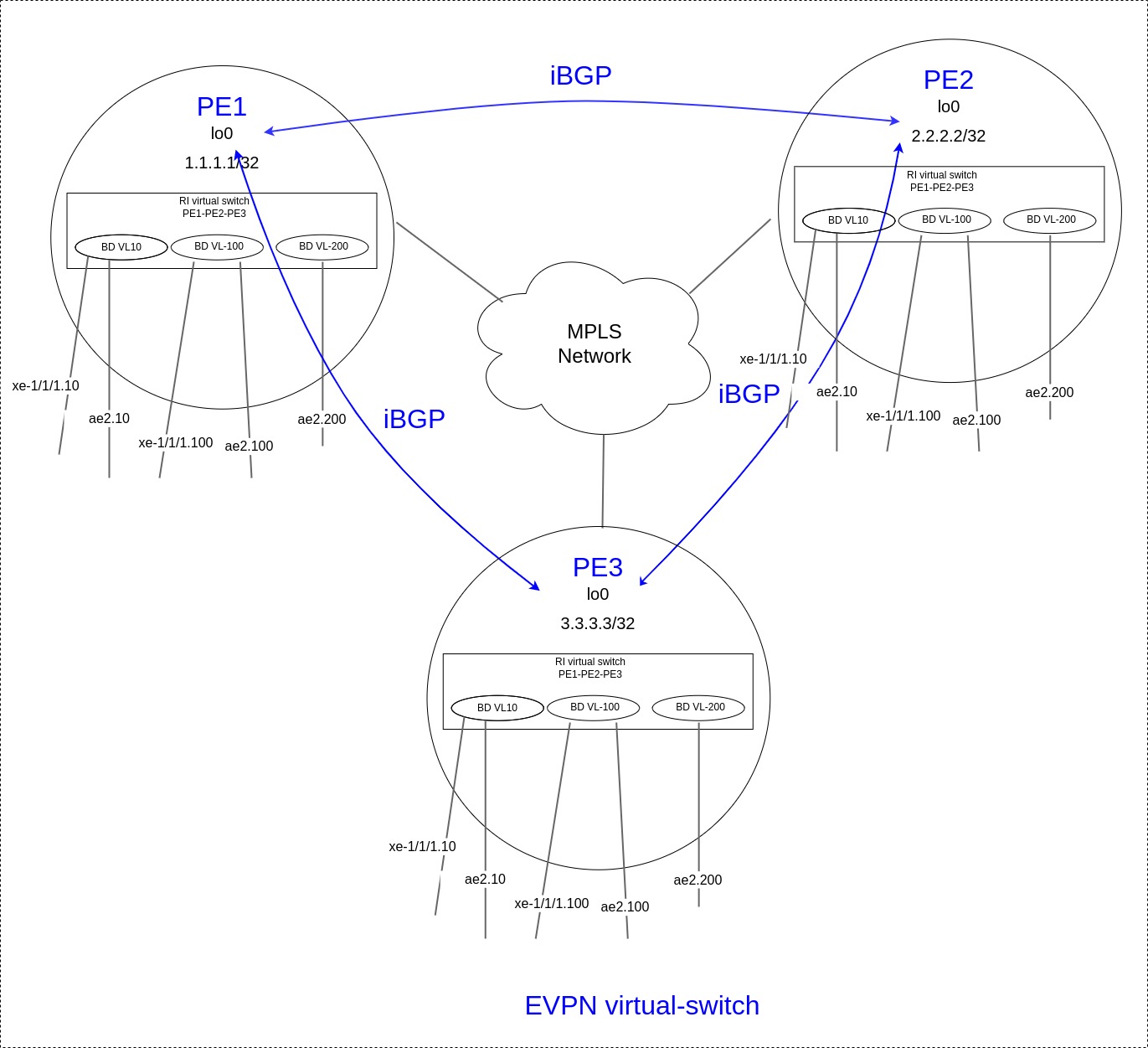

"Для EVPN"
set protocols bgp group ibgp family evpn signaling
L2VPN¶
local-l2circuit¶
Настройка local-switch l2circuit
Для организации L2 связности между двумя интерфейсами на маршрутизаторах MX используется
так называемый "local-switch l2circuit", по смыслу функционала аналог bridge-domain-a
"Пример настройки local-switch l2circuit между сабинтерфейсами xe-1/1/1.333 и ae2.333"
set interfaces xe-1/1/1 unit 333 description "L2VPN; local-switch l2circuit"
set interfaces xe-1/1/1 unit 333 encapsulation vlan-ccc
set interfaces xe-1/1/1 unit 333 vlan-id 333
set interfaces xe-1/1/1 unit 333 family ccc policer input 150Mbit
set interfaces ae2 unit 333 description "L2VPN; local-switch l2circuit"
set interfaces ae2 unit 333 encapsulation vlan-ccc
set interfaces ae2 unit 333 vlan-id 333
set interfaces ae2 unit 333 family ccc policer input 150Mbit_shared
"Для связки двух интерфейсов используется конструкция,"
"в которой указывается начальный и конечный интерфейс локольного l2circuit"
set protocols l2circuit local-switching interface xe-1/1/1.333 end-interface interface ae2.333
set protocols l2circuit local-switching interface xe-1/1/1.333 description "L2VPN; local-switch l2circuit"
set protocols l2circuit local-switching interface xe-1/1/1.333 ignore-mtu-mismatch
"полисер по скорости для физического интерфейса"
set firewall policer 150Mbit if-exceeding bandwidth-limit 150m
set firewall policer 150Mbit if-exceeding burst-size-limit 14400000
set firewall policer 150Mbit then discard
"полисер по скорости для LAG интерфейса"
set firewall policer 150Mbit_shared shared-bandwidth-policer
set firewall policer 150Mbit_shared if-exceeding bandwidth-limit 150m
set firewall policer 150Mbit_shared if-exceeding burst-size-limit 14400000
set firewall policer 150Mbit_shared then discard
Diagnostic¶
show l2circuit connections interface xe-1/1/1.333
show l2circuit connections interface xe-1/1/1.333
Layer-2 Circuit Connections:
Legend for connection status (St)
EI -- encapsulation invalid NP -- interface h/w not present
MM -- mtu mismatch Dn -- down
EM -- encapsulation mismatch VC-Dn -- Virtual circuit Down
CM -- control-word mismatch Up -- operational
VM -- vlan id mismatch CF -- Call admission control failure
OL -- no outgoing label IB -- TDM incompatible bitrate
NC -- intf encaps not CCC/TCC TM -- TDM misconfiguration
BK -- Backup Connection ST -- Standby Connection
CB -- rcvd cell-bundle size bad SP -- Static Pseudowire
LD -- local site signaled down RS -- remote site standby
RD -- remote site signaled down HS -- Hot-standby Connection
XX -- unknown
Legend for interface status
Up -- operational
Dn -- down
Local Switch xe-1/1/1.333
Interface Type St Time last up # Up trans
xe-1/1/1.333(vc 0) loc Up Jan 20 11:36:53 2022 1
Local interface: xe-1/1/1.333, Status: Up, Encapsulation: VLAN
Description: L2VPN; local-switch l2circuit
Local interface: ae2.333, Status: Up, Encapsulation: VLAN
Обратное тоже равно...
show l2circuit connections interface ae2.333
"show l2circuit connections interface ae2.333"
Layer-2 Circuit Connections:
Legend for connection status (St)
EI -- encapsulation invalid NP -- interface h/w not present
MM -- mtu mismatch Dn -- down
EM -- encapsulation mismatch VC-Dn -- Virtual circuit Down
CM -- control-word mismatch Up -- operational
VM -- vlan id mismatch CF -- Call admission control failure
OL -- no outgoing label IB -- TDM incompatible bitrate
NC -- intf encaps not CCC/TCC TM -- TDM misconfiguration
BK -- Backup Connection ST -- Standby Connection
CB -- rcvd cell-bundle size bad SP -- Static Pseudowire
LD -- local site signaled down RS -- remote site standby
RD -- remote site signaled down HS -- Hot-standby Connection
XX -- unknown
Legend for interface status
Up -- operational
Dn -- down
Local Switch ae2.333
Interface Type St Time last up # Up trans
ae2.333(vc 0) loc Up Jan 20 11:36:53 2022 1
Local interface: ae2.333, Status: Up, Encapsulation: VLAN
Description: L2VPN; local-switch l2circuit
Local interface: xe-1/1/1.333, Status: Up, Encapsulation: VLAN
Альтернативный вариант - это bridge-domain¶
Альтернативный вариант на основе bridge-domain без применения local-switch. Приемущество данного варианта заключается в том, что можно терминировать участников бридж домена путем добавления в качестве шлюза irb интерфейс. Также упрощает дебаг путем просмотра mac адресов непосредственно в бридж домене, чего l2circuit делать не позволяет.
set interfaces xe-1/1/1 unit 0 family bridge vlan-id 333
set interfaces xe-2/2/2 unit 0 family bridge vlan-id 333
set interfaces irb unit 333 family inet address 192.168.1.254/24
set bridge-domains BD-333 domain-type bridge
set bridge-domains BD-333 vlan-id 333
set bridge-domains BD-333 routing-interface irb.333
Diagnostic¶
show bridge mac-table bridge-domain BD-333
"show bridge mac-table bridge-domain BD-333"
MAC flags (S -static MAC, D -dynamic MAC, L -locally learned, C -Control MAC
O -OVSDB MAC, SE -Statistics enabled, NM -Non configured MAC, R -Remote PE MAC, P -Pinned MAC)
Routing instance : default-switch
Bridging domain : BD-333, VLAN : 333
MAC MAC Logical NH MAC active
address flags interface Index property source
de:ad:be:ef:1a:7b D xe-1/1/1.0
de:ad:be:ef:1f:71 D xe-1/1/0.0
de:ad:be:ef:5e:97 D xe-2/2/2.0
de:ad:be:ef:5e:98 D xe-2/2/2.0
l2circuit¶
"Настройка l2circuit"
Для организации L2 связности между двумя интерфейсами на двух маршрутизаторах l2circuit
"Пример настройки l2circuit между [PE1 xe-1/1/1.333] и [PE2 xe-2/1/1.333"]
"PE1"
set interfaces xe-1/1/1 unit 333 description "L2VPN l2circuit"
set interfaces xe-1/1/1 unit 333 encapsulation vlan-ccc
set interfaces xe-1/1/1 unit 333 vlan-id 333
set protocols l2circuit neighbor 1.1.1.1 interface xe-1/1/1.333 virtual-circuit-id 333
set protocols l2circuit neighbor 1.1.1.1 interface xe-1/1/1.333 mtu 1600
"PE-2"
set interfaces xe-2/1/1 unit 333 description "L2VPN l2circuit"
set interfaces xe-2/1/1 unit 333 encapsulation vlan-ccc
set interfaces xe-2/1/1 unit 333 vlan-id 333
set protocols l2circuit neighbor 2.2.2.2 interface xe-1/1/1.333 virtual-circuit-id 333
set protocols l2circuit neighbor 2.2.2.2 interface xe-1/1/1.333 mtu 1600
Diagnostic¶
show l2circuit connections interface xe-1/1/1.333
"На PE1"
"show l2circuit connections interface xe-1/1/1.333"
Layer-2 Circuit Connections:
Legend for connection status (St)
EI -- encapsulation invalid NP -- interface h/w not present
MM -- mtu mismatch Dn -- down
EM -- encapsulation mismatch VC-Dn -- Virtual circuit Down
CM -- control-word mismatch Up -- operational
VM -- vlan id mismatch CF -- Call admission control failure
OL -- no outgoing label IB -- TDM incompatible bitrate
NC -- intf encaps not CCC/TCC TM -- TDM misconfiguration
BK -- Backup Connection ST -- Standby Connection
CB -- rcvd cell-bundle size bad SP -- Static Pseudowire
LD -- local site signaled down RS -- remote site standby
RD -- remote site signaled down HS -- Hot-standby Connection
XX -- unknown
Legend for interface status
Up -- operational
Dn -- down
Neighbor: 2.2.2.2
Interface Type St Time last up # Up trans
xe-1/1/1.333(vc 333) rmt Up Feb 17 22:58:25 2022 2
Remote PE: 2.2.2.2, Negotiated control-word: Yes (Null)
Incoming label: 202, Outgoing label: 383
Negotiated PW status TLV: Yes
local PW status code: 0x00000000, Neighbor PW status code: 0x00000000
Local interface: xe-1/1/1.333, Status: Up, Encapsulation: VLAN
Flow Label Transmit: No, Flow Label Receive: No
l2circuit + backup¶

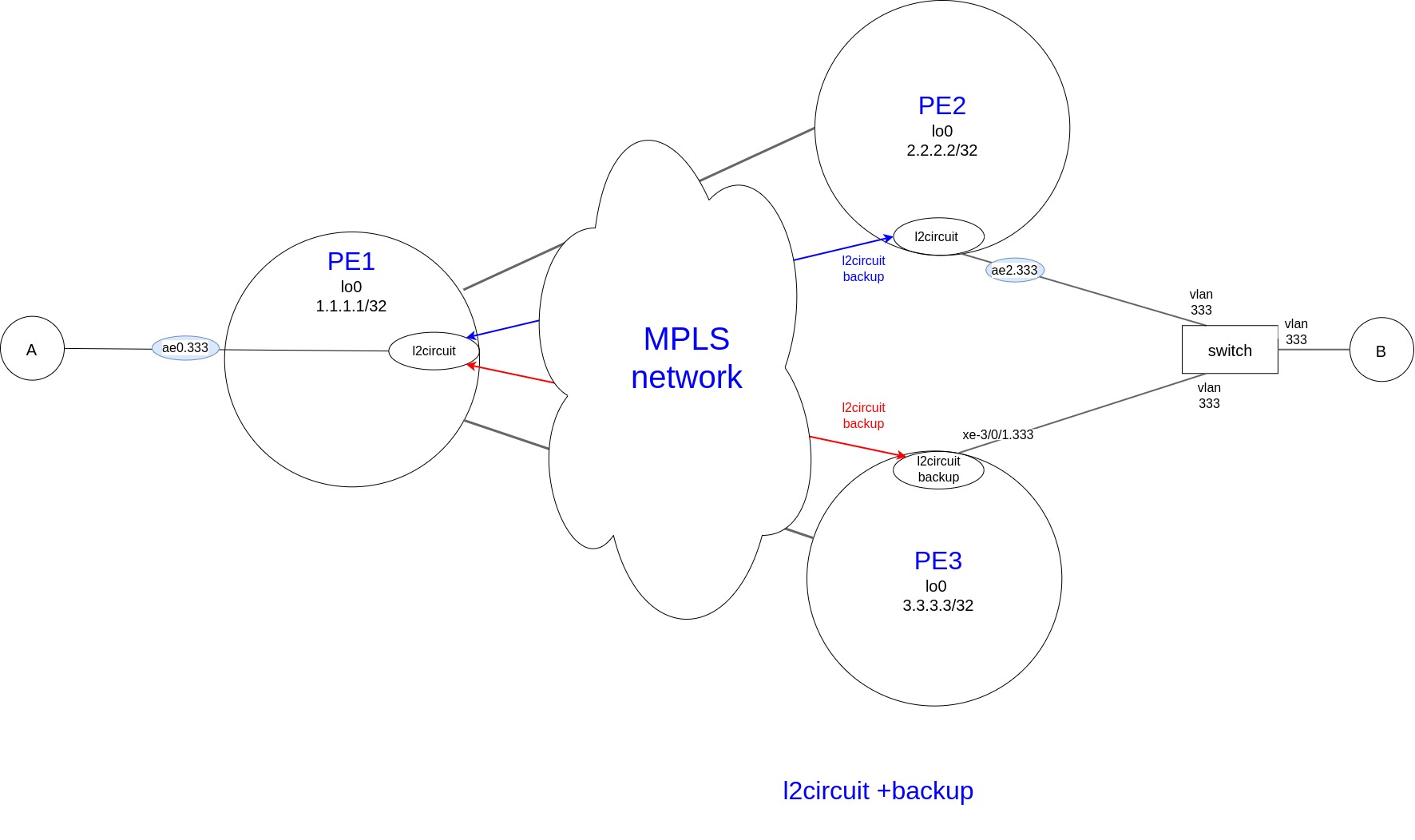

"Схема и настройка l2circuit с возможностью резерва"
Принцип работы такой схемы заключается в том,
что при падении на одной стороне связности l2circuit перестраивается на backup соседа.
set interfaces ae2 unit 333 description "L2VPN l2circuit+backup"
set interfaces ae2 unit 333 encapsulation vlan-ccc
set interfaces ae2 unit 333 vlan-id 333
set interfaces ae2 unit 333 family ccc policer input 150Mbit_shared
set interfaces ae2 unit 333 family ccc policer output 150Mbit_shared
set protocols l2circuit neighbor 2.2.2.2 interface ae1.333 virtual-circuit-id 333
set protocols l2circuit neighbor 2.2.2.2 interface ae1.333 description "L2VPN l2circuit+backup"
set protocols l2circuit neighbor 2.2.2.2 interface ae1.333 mtu 1500
set protocols l2circuit neighbor 2.2.2.2 interface ae1.333 pseudowire-status-tlv
"Время перестроения обратно на основной канал, если основной канал заработал"
"В данном случае основной канал это PE1 - PE2"
"[задается в секундах - в данном случае время перестроения на основной канал задано разным - 5 мин]"
set protocols l2circuit neighbor 2.2.2.2 interface ae1.333 revert-time 300
"Задание backup соседа"
set protocols l2circuit neighbor 2.2.2.2 interface ae1.333 backup-neighbor 3.3.3.3 standby
"полисер по скорости для LAG интерфейса"
set firewall policer 150Mbit_shared shared-bandwidth-policer
set firewall policer 150Mbit_shared if-exceeding bandwidth-limit 150m
set firewall policer 150Mbit_shared if-exceeding burst-size-limit 14400000
set firewall policer 150Mbit_shared then discard
set interfaces ae0 unit 333 description "L2VPN l2circuit+backup"
set interfaces ae0 unit 333 encapsulation vlan-ccc
set interfaces ae0 unit 333 vlan-id 333
set protocols l2circuit neighbor 1.1.1.1 interface ae1.333 virtual-circuit-id 333
set protocols l2circuit neighbor 1.1.1.1 interface ae1.333 description "L2VPN l2circuit+backup"
set protocols l2circuit neighbor 1.1.1.1 interface ae1.333 mtu 1500
set protocols l2circuit neighbor 1.1.1.1 interface ae1.333 pseudowire-status-tlv
set interfaces xe-3/0/1 unit 333 description "L2VPN l2circuit+backup"
set interfaces xe-3/0/1 unit 333 encapsulation vlan-ccc
set interfaces xe-3/0/1 unit 333 vlan-id 333
set protocols l2circuit neighbor 1.1.1.1 interface xe-3/0/1.333 virtual-circuit-id 333
set protocols l2circuit neighbor 1.1.1.1 interface xe-3/0/1.333 description "L2VPN l2circuit+backup"
set protocols l2circuit neighbor 1.1.1.1 interface xe-3/0/1.333 mtu 1500
set protocols l2circuit neighbor 1.1.1.1 interface xe-3/0/1.333 pseudowire-status-tlv
Diagnostic¶
show l2circuit connections interface xe-1/1/1.333
"PE1"
"show l2circuit connections interface ae4.510"
Layer-2 Circuit Connections:
Legend for connection status (St)
EI -- encapsulation invalid NP -- interface h/w not present
MM -- mtu mismatch Dn -- down
EM -- encapsulation mismatch VC-Dn -- Virtual circuit Down
CM -- control-word mismatch Up -- operational
VM -- vlan id mismatch CF -- Call admission control failure
OL -- no outgoing label IB -- TDM incompatible bitrate
NC -- intf encaps not CCC/TCC TM -- TDM misconfiguration
BK -- Backup Connection ST -- Standby Connection
CB -- rcvd cell-bundle size bad SP -- Static Pseudowire
LD -- local site signaled down RS -- remote site standby
RD -- remote site signaled down HS -- Hot-standby Connection
XX -- unknown
Legend for interface status
Up -- operational
Dn -- down
Neighbor: 2.2.2.2
Interface Type St Time last up # Up trans
ae2.333(vc 333) rmt Up Jun 2 15:44:30 2021 1
Remote PE: 2.2.2.2, Negotiated control-word: Yes (Null)
Incoming label: 1417, Outgoing label: 359280
Negotiated PW status TLV: Yes
local PW status code: 0x00000000, Neighbor PW status code: 0x00000000
Local interface: ae2.333, Status: Up, Encapsulation: VLAN
Description: L2VPN l2circuit+backup
Flow Label Transmit: No, Flow Label Receive: No
"Неактивный - backup neighbor"
Neighbor: 3.3.3.3
ae2.333(vc 333) rmt ST
local PW status code: 0x00000000, Neighbor PW status code: 0x00000000
vpls Kompella mode¶
"Схема и настройка vpls Kompella mode на примере 3-х сайтов"
"Описание схемы и принципа работы."
Имеется 3 сайта присутствия услуги (PE1, PE2, PE1).
В каждый сайт включено несколько интерфейсов.
Все они в конечном счете объединяются в один броадкаст домен.
На PE1 изначально один из интерфейсов находится в другом влане.
Для того, чтобы была связность между вcеми интерфейсами vpls домена используется нормализация вланов,
"Достигается это за счет:"
"input-vlan-map pop AND output-vlan-map push"
т.е. при выходе с интерфейса тег влана снимается и далее внутри vpls передается без тега,
а при попадании на исходящий интерфейс в кадр добавляется тег нужного влана.
Таким образом, получается L2 связность между всеми интерфейсами,
даже несмотря на то, что они находятся в различных вланах.
vrf-target target:1111:123 - RT - определяет принадлежность сайтов vpls к одному домену.
"Настройка интерфейсов, входящих в vpls домен"
set interfaces xe-1/1/1 unit 333 description "VPLS VPLS_Kompella int xe-1/1/1.333"
set interfaces xe-1/1/1 unit 333 encapsulation vlan-vpls
set interfaces xe-1/1/1 unit 333 vlan-id 333
set interfaces xe-1/1/1 unit 333 input-vlan-map pop
set interfaces xe-1/1/1 unit 333 output-vlan-map push
set interfaces xe-1/1/1 unit 333 family vpls policer input 100Mbit
set interfaces ae2 unit 333 description "VPLS Kompella mode int ae2.333"
set interfaces ae2 unit 333 encapsulation vlan-vpls
set interfaces ae2 unit 333 vlan-id 333
set interfaces ae2 unit 333 input-vlan-map pop
set interfaces ae2 unit 333 output-vlan-map push
set interfaces ae2 unit 333 family vpls policer input 200Mbit
"Настройка Route instance типа - instance-type vpls"
set routing-instances VPLS_Kompella description "VPLS Kompella mode"
set routing-instances VPLS_Kompella instance-type vpls
set routing-instances VPLS_Kompella protocols vpls mac-table-size 1024
set routing-instances VPLS_Kompella protocols vpls no-tunnel-services
"Идентификатор сайта - должен быть для участников vpls домена"
set routing-instances VPLS_Kompella protocols vpls site PE1 site-identifier 1
set routing-instances VPLS_Kompella protocols vpls site PE1 interface ae2.333
set routing-instances VPLS_Kompella protocols vpls site PE1 interface xe-1/1/1.333
set routing-instances VPLS_Kompella protocols vpls site PE1 interface ae4.444
"Перечисление интерфейсов, входящих в vpls домен"
set routing-instances VPLS_Kompella interface xe-1/1/1.333
set routing-instances VPLS_Kompella interface ae2.333
set routing-instances VPLS_Kompella interface ae4.3224
"RT (Route Target) - определяет принадлежность в BGP принадлежность к одному vplsd домену"
set routing-instances VPLS_Kompella vrf-target target:1111:123
"Настройка интерфейсов, входящих в vpls домен"
set interfaces ae2 unit 333 description "VPLS Kompella mode"
set interfaces ae2 unit 333 encapsulation vlan-vpls
set interfaces ae2 unit 333 vlan-id 333
set interfaces ae2 unit 333 input-vlan-map pop
set interfaces ae2 unit 333 output-vlan-map push
set interfaces ae2 unit 333 family vpls policer input 100Mbit
"Настройка Route instance типа - instance-type vpls"
set routing-instances VPLS_Kompella description "VPLS Kompella mode"
set routing-instances VPLS_Kompella instance-type vpls
set routing-instances VPLS_Kompella protocols vpls mac-table-size 1024
set routing-instances VPLS_Kompella protocols vpls no-tunnel-services
"Идентификатор сайта - должен быть для участников vpls домена"
set routing-instances VPLS_Kompella protocols vpls site PE2 site-identifier 2
set routing-instances VPLS_Kompella protocols vpls site PE2 interface ae2.333
"Перечисление интерфейсов, входящих в vpls домен"
set routing-instances VPLS_Kompella interface ae2.333
"RT (Route Target) - определяет принадлежность в BGP принадлежность к одному vplsd домену"
set routing-instances VPLS_Kompella vrf-target target:1111:123
"Настройка интерфейсов, входящих в vpls домен"
set interfaces xe-3/1/1 unit 333 description "VPLS VPLS_Kompella int xe-3/1/1.333"
set interfaces xe-3/1/1 unit 333 encapsulation vlan-vpls
set interfaces xe-3/1/1 unit 333 vlan-id 333
set interfaces xe-3/1/1 unit 333 input-vlan-map pop
set interfaces xe-3/1/1 unit 333 output-vlan-map push
set interfaces xe-3/1/1 unit 333 family vpls policer input 200Mbit
set interfaces ae3 unit 333 description "VPLS Kompella mode int ae3.333"
set interfaces ae3 unit 333 encapsulation vlan-vpls
set interfaces ae3 unit 333 vlan-id 333
set interfaces ae3 unit 333 input-vlan-map pop
set interfaces ae3 unit 333 output-vlan-map push
set interfaces ae3 unit 333 family vpls policer input 200Mbit
"Настройка Route instance типа - instance-type vpls"
set routing-instances VPLS_Kompella description "VPLS Kompella mode"
set routing-instances VPLS_Kompella instance-type vpls
set routing-instances VPLS_Kompella protocols vpls mac-table-size 1024
set routing-instances VPLS_Kompella protocols vpls no-tunnel-services
"Идентификатор сайта - должен быть для участников vpls домена"
set routing-instances VPLS_Kompella protocols vpls site PE1 site-identifier 3
set routing-instances VPLS_Kompella protocols vpls site PE1 interface xe-3/1/1.333
set routing-instances VPLS_Kompella protocols vpls site PE1 interface ae3.333
"Перечисление интерфейсов, входящих в vpls домен"
set routing-instances VPLS_Kompella interface xe-3/1/1.333
set routing-instances VPLS_Kompella interface ae3.333
"RT (Route Target) - определяет принадлежность в BGP принадлежность к одному vplsd домену"
set routing-instances VPLS_Kompella vrf-target target:1111:123
Важно
Для нормальной работы, необходимо также предварительно настроить протоколы LDP и/или RSVP-TE
взависимости от реализуемого дизайна сети, а также протоколы IGP (OSPF или IS-IS)
Также необходимо, чтобы в протоколе bgp была настроена соответствующая "address family"
в данном случае: "family l2vpn signaling"
"Настройка mpls и ldp на интерфейсах, смотрящих в сторонц ядра сети"
set protocols ldp interface ae11.11
set protocols mpls interface ae11.11
"Настройка аddress family в протоколе BGP"
set protocols bgp group Core type internal
set protocols bgp group Core local-address 1.1.1.1
set protocols bgp group Core family l2vpn signaling
"Указание соседей по BGP"
set protocols bgp group Core neighbor 2.2.2.2 description PE-2
set protocols bgp group Core neighbor 3.3.3.3 description PE-3
"Настройка mpls и ldp на интерфейсах, смотрящих в сторонц ядра сети"
set protocols ldp interface ae22.22
set protocols mpls interface ae22.22
"Настройка аddress family в протоколе BGP"
set protocols bgp group Core type internal
set protocols bgp group Core local-address 2.2.2.2
set protocols bgp group Core family l2vpn signaling
"Указание соседей по BGP"
set protocols bgp group Core neighbor 1.1.1.1 description PE-1
set protocols bgp group Core neighbor 3.3.3.3 description PE-3
"Настройка mpls и ldp на интерфейсах, смотрящих в сторонц ядра сети"
set protocols ldp interface ae22.22
set protocols mpls interface ae22.22
"Настройка аddress family в протоколе BGP"
set protocols bgp group Core type internal
set protocols bgp group Core local-address 3.3.3.3
set protocols bgp group Core family l2vpn signaling
"Указание соседей по BGP"
set protocols bgp group Core neighbor 1.1.1.1 description PE-1
set protocols bgp group Core neighbor 2.2.2.2 description PE-2
Diagnostic¶
show vpls connections instance VPLS_Kompella
Показать состояние инстанса и соседей
"show vpls connections instance VPLS_Kompella"
Layer-2 VPN connections:
Legend for connection status (St)
EI -- encapsulation invalid NC -- interface encapsulation not CCC/TCC/VPLS
EM -- encapsulation mismatch WE -- interface and instance encaps not same
VC-Dn -- Virtual circuit down NP -- interface hardware not present
CM -- control-word mismatch -> -- only outbound connection is up
CN -- circuit not provisioned <- -- only inbound connection is up
OR -- out of range Up -- operational
OL -- no outgoing label Dn -- down
LD -- local site signaled down CF -- call admission control failure
RD -- remote site signaled down SC -- local and remote site ID collision
LN -- local site not designated LM -- local site ID not minimum designated
RN -- remote site not designated RM -- remote site ID not minimum designated
XX -- unknown connection status IL -- no incoming label
MM -- MTU mismatch MI -- Mesh-Group ID not available
BK -- Backup connection ST -- Standby connection
PF -- Profile parse failure PB -- Profile busy
RS -- remote site standby SN -- Static Neighbor
LB -- Local site not best-site RB -- Remote site not best-site
VM -- VLAN ID mismatch HS -- Hot-standby Connection
Legend for interface status
Up -- operational
Dn -- down
Instance: VPLS_Kompella
Edge protection: Not-Primary
BGP-VPLS State
Local site: PE1 (1)
connection-site Type St Time last up # Up trans
2 rmt Up Feb 24 16:20:10 2022 1
Remote PE: 2.2.2.2, Negotiated control-word: No
Incoming label: 6744, Outgoing label: 223
Local interface: lsi.1048002, Status: Up, Encapsulation: VPLS
Description: Intf - vpls VPLS_Kompella local site 1 remote site 2
Flow Label Transmit: No, Flow Label Receive: No
Remote PE: 3.3.3.3, Negotiated control-word: No
Incoming label: 6744, Outgoing label: 223
Local interface: lsi.1048003, Status: Up, Encapsulation: VPLS
Description: Intf - vpls VPLS_Kompella local site 1 remote site 3
Flow Label Transmit: No, Flow Label Receive: No
BGP-VPLS State
Local site: PE11 (11)
connection-site Type St Time last up # Up trans
2 rmt LM
show vpls mac-table instance VPLS_Kompella
Показать mac таблицу vpls
"show vpls mac-table instance VPLS_Kompella"
MAC flags (S -static MAC, D -dynamic MAC, L -locally learned, C -Control MAC
O -OVSDB MAC, SE -Statistics enabled, NM -Non configured MAC, R -Remote PE MAC, P -Pinned MAC)
Routing instance : VPLS_Kompella
Bridging domain : __VPLS_Kompella__, VLAN : NA
MAC MAC Logical NH MAC active
address flags interface Index property source
11:1d:a1:be:ef:00 D ae2.333
00:00:02:01:de:ad D lsi.1048002
00:00:c4:a1:55:ff D ae2.333
00:a2:ee:a2:1a:84 D ae2.333
00:00:03:01:de:ad D lsi.1048003
48:46:fb:8c:c3:7c D ae2.333
4c:4e:35:ae:4a:81 D ae2.333
c4:0a:cb:21:06:42 D ae4.444
vpls Kompella mode (Advanced Edition)¶
Принцип Advanced Edition
Более продвинутый вариант, чтобы не плодить "пуш-попов" а интерфейсах
достаточно просто нормализовать вланы внутри Routing-Instance
для этого просто прописывается vlan-id:
"set routing-instances VPLS_Kompella vlan-id 333"
"Описание схемы и принципа работы."
Имеется 3 сайта присутствия услуги (PE1, PE2, PE1).
В каждый сайт включено несколько интерфейсов.
Все они в конечном счете объединяются в один броадкаст домен.
На PE1 изначально один из интерфейсов находится в другом влане.
Для того, чтобы была связность между вcеми интерфейсами vpls домена используется нормализация вланов,
"Достигается это за счет: нормализации вланов внутри vpls домена"
т.е. при выходе с интерфейса тег влана меняется на тег, указанный во vlan-id vpls домена,
а при попадании на исходящий интерфейс в кадр добавляется тег нужного влана.
Таким образом, получается L2 связность между всеми интерфейсами,
даже несмотря на то, что они находятся в различных вланах.
vrf-target target:1111:123 - RT - определяет принадлежность сайтов vpls к одному домену.
"Настройка интерфейсов, входящих в vpls домен"
set interfaces xe-1/1/1 unit 333 description "VPLS VPLS_Kompella int xe-1/1/1.333"
set interfaces xe-1/1/1 unit 333 encapsulation vlan-vpls
set interfaces xe-1/1/1 unit 333 vlan-id 333
set interfaces xe-1/1/1 unit 333 family vpls policer input 100Mbit
set interfaces ae2 unit 333 description "VPLS Kompella mode int ae2.333"
set interfaces ae2 unit 333 encapsulation vlan-vpls
set interfaces ae2 unit 333 vlan-id 333
set interfaces ae2 unit 333 family vpls policer input 200Mbit
"Настройка Route instance типа - instance-type vpls"
set routing-instances VPLS_Kompella description "VPLS Kompella mode"
set routing-instances VPLS_Kompella instance-type vpls
set routing-instances VPLS_Kompella protocols vpls mac-table-size 1024
set routing-instances VPLS_Kompella protocols vpls no-tunnel-services
"Идентификатор сайта - должен быть для участников vpls домена"
set routing-instances VPLS_Kompella protocols vpls site PE1 site-identifier 1
set routing-instances VPLS_Kompella protocols vpls site PE1 interface ae2.333
set routing-instances VPLS_Kompella protocols vpls site PE1 interface xe-1/1/1.333
set routing-instances VPLS_Kompella protocols vpls site PE1 interface ae4.444
"Перечисление интерфейсов, входящих в vpls домен"
set routing-instances VPLS_Kompella interface xe-1/1/1.333
set routing-instances VPLS_Kompella interface ae2.333
set routing-instances VPLS_Kompella interface ae4.3224
"!!!нормализация вланов внутри vpls домена!!!"
set routing-instances VPLS_Kompella vlan-id 333
"RT (Route Target) - определяет принадлежность в BGP принадлежность к одному vplsd домену"
set routing-instances VPLS_Kompella vrf-target target:1111:123
"Настройка интерфейсов, входящих в vpls домен"
set interfaces ae2 unit 333 description "VPLS Kompella mode"
set interfaces ae2 unit 333 encapsulation vlan-vpls
set interfaces ae2 unit 333 vlan-id 333
set interfaces ae2 unit 333 family vpls policer input 100Mbit
"Настройка Route instance типа - instance-type vpls"
set routing-instances VPLS_Kompella description "VPLS Kompella mode"
set routing-instances VPLS_Kompella instance-type vpls
set routing-instances VPLS_Kompella protocols vpls mac-table-size 1024
set routing-instances VPLS_Kompella protocols vpls no-tunnel-services
vpls Kompella mode
"Идентификатор сайта - должен быть для участников vpls домена"
set routing-instances VPLS_Kompella protocols vpls site PE2 site-identifier 2
set routing-instances VPLS_Kompella protocols vpls site PE2 interface ae2.333
"Перечисление интерфейсов, входящих в vpls домен"
set routing-instances VPLS_Kompella interface ae2.333
"!!!нормализация вланов внутри vpls домена!!!"
set routing-instances VPLS_Kompella vlan-id 333
"RT (Route Target) - определяет принадлежность в BGP принадлежность к одному vpls домену"
set routing-instances VPLS_Kompella vrf-target target:1111:123
"Настройка интерфейсов, входящих в vpls домен"
set interfaces xe-3/1/1 unit 333 description "VPLS VPLS_Kompella int xe-3/1/1.333"
set interfaces xe-3/1/1 unit 333 encapsulation vlan-vpls
set interfaces xe-3/1/1 unit 333 vlan-id 333
set interfaces xe-3/1/1 unit 333 family vpls policer input 200Mbit
set interfaces ae3 unit 333 description "VPLS Kompella mode int ae3.333"
set interfaces ae3 unit 333 encapsulation vlan-vpls
set interfaces ae3 unit 333 vlan-id 333
set interfaces ae3 unit 333 family vpls policer input 200Mbit
"Настройка Route instance типа - instance-type vpls"
set routing-instances VPLS_Kompella description "VPLS Kompella mode"
set routing-instances VPLS_Kompella instance-type vpls
set routing-instances VPLS_Kompella protocols vpls mac-table-size 1024
set routing-instances VPLS_Kompella protocols vpls no-tunnel-services
"Идентификатор сайта - должен быть для участников vpls домена"
set routing-instances VPLS_Kompella protocols vpls site PE1 site-identifier 3
set routing-instances VPLS_Kompella protocols vpls site PE1 interface xe-3/1/1.333
set routing-instances VPLS_Kompella protocols vpls site PE1 interface ae3.333
"Перечисление интерфейсов, входящих в vpls домен"
set routing-instances VPLS_Kompella interface xe-3/1/1.333
set routing-instances VPLS_Kompella interface ae3.333
"!!!нормализация вланов внутри vpls домена!!!"
set routing-instances VPLS_Kompella vlan-id 333
"RT (Route Target) - определяет принадлежность в BGP принадлежность к одному vplsd домену"
set routing-instances VPLS_Kompella vrf-target target:1111:123
Diagnostic "нормализации"¶
show interfaces ae4.3224 extensive
Посмотрим. что происходит с вланами на входе и на выходе из интерфейса,
в котором влан не соответвует vlan-id vpls домена
"PE1> show interfaces ae4.3224 extensive"
Logical interface ae4.3224 (Index 1228) (SNMP ifIndex 1891) (Generation 1536)
Description: VPLS VPLS_Kompella; s145707
Flags: Up SNMP-Traps 0x4000 VLAN-Tag [ 0x8100.3224 ] In(swap .333) Out(swap .3224) Encapsulation: VLAN-VPLS
Traffic statistics:
Input bytes : 322528719
Output bytes : 945880793
Input packets: 1318813
Output packets: 10083708
Local statistics:
Input bytes : 0
Output bytes : 0
Input packets: 0
Output packets: 0
Transit statistics:
Input bytes : 322528719 256 bps
Output bytes : 945880793 1392 bps
Input packets: 1318813 0 pps
Output packets: 10083708 2 pps
Protocol vpls, MTU: 9216, Generation: 1376, Route table: 38, Mesh Group: __all_ces__, Next-hop: 2473,
vpls-status: up
Policer: Input: 10Mbit-ae4.3224-vpls-i, Output: 10Mbit-ae4.3224-vpls-o
Посмотрим. что происходит с вланами на входе и на выходе из интерфейса, в котором влан не соответвует vlan-id vpls домена
show interfaces xe-1/1/1.333 extensive
Посмотрим. что происходит с вланами на входе и на выходе из интерфейса
в котором влан соответвует vlan-id vpls домена
"PE1> show interfaces xe-1/1/1.333 extensive"
Logical interface xe-1/1/1.333 (Index 1227) (SNMP ifIndex 1806) (Generation 1535)
Description: VPLS Simpl
Flags: Up SNMP-Traps 0x4000 VLAN-Tag [ 0x8100.333 ] Encapsulation: VLAN-VPLS
Traffic statistics:
Input bytes : 54556005615
Output bytes : 228083647089
Input packets: 232221941
Output packets: 266538101
Local statistics:
Input bytes : 0
Output bytes : 0
Input packets: 0
Output packets: 0
Transit statistics:
Input bytes : 54556005615 137552 bps
Output bytes : 228083647089 234816 bps
Input packets: 232221941 53 pps
Output packets: 266538101 52 pps
Protocol vpls, MTU: 9216, Generation: 1375, Route table: 38, Mesh Group: __all_ces__, Next-hop: 2458,
vpls-status: up
Policer: Input: 1Gbit-xe-1/1/1.333-vpls-i, Output: 1Gbit-xe-1/1/1.333-vpls-o
vpls Kompella mode + mesh group¶
Важно
Если какое то оборудование, которое должно участвовать в vpls Kompella mode, но данный функционал не поддерживает,
а например умеет только l2circuit, точнее xconnect - речь идет про модельный ряд оборудования cisco...
В таком случае используется функционал juniper, так называемые "mesh-group",
с помощью которых можно включать l2circuit как интерфейсы в vpls домен, работающий в режиме Kompella mode.
C учетом всего сказанного конфигурация на PE1 и PE11 будет следующей:
"PE-1"
"Настройка интерфейсов, входящих в vpls домен"
set interfaces xe-1/1/1 unit 333 description "VPLS VPLS_Kompella int xe-1/1/1.333"
set interfaces xe-1/1/1 unit 333 encapsulation vlan-vpls
set interfaces xe-1/1/1 unit 333 vlan-id 333
set interfaces xe-1/1/1 unit 333 input-vlan-map pop
set interfaces xe-1/1/1 unit 333 output-vlan-map push
set interfaces xe-1/1/1 unit 333 family vpls policer input 100Mbit
set interfaces ae2 unit 333 description "VPLS Kompella mode int ae2.333"
set interfaces ae2 unit 333 encapsulation vlan-vpls
set interfaces ae2 unit 333 vlan-id 333
set interfaces ae2 unit 333 input-vlan-map pop
set interfaces ae2 unit 333 output-vlan-map push
set interfaces ae2 unit 333 family vpls policer input 200Mbit
"Настройка Route instance типа - instance-type vpls"
set routing-instances VPLS_Kompella description "VPLS Kompella mode"
set routing-instances VPLS_Kompella instance-type vpls
set routing-instances VPLS_Kompella protocols vpls mac-table-size 1024
set routing-instances VPLS_Kompella protocols vpls no-tunnel-services
"Идентификатор сайта - должен быть для участников vpls домена"
set routing-instances VPLS_Kompella protocols vpls site PE1 site-identifier 1
set routing-instances VPLS_Kompella protocols vpls site PE1 interface ae2.333
set routing-instances VPLS_Kompella protocols vpls site PE1 interface xe-1/1/1.333
set routing-instances VPLS_Kompella protocols vpls site PE1 interface ae4.444
"Добавляется дополнительный сайт - [site PE11],"
"участник которого по сути mesh группа - [PE11_mesh],"
"в которой находится xconnect(l2circuit)"
"-----------------------------------------------------------------------"
set routing-instances VPLS_Kompella protocols vpls site PE11 site-identifier 11
set routing-instances VPLS_Kompella protocols vpls site PE11 mesh-group PE11_mesh
set routing-instances VPLS_Kompella protocols vpls mesh-group PE11_mesh vpls-id 333
set routing-instances VPLS_Kompella protocols vpls mesh-group PE11_mesh neighbor 11.11.11.11 encapsulation-type ethernet-vlan
"-----------------------------------------------------------------------"
"Перечисление интерфейсов, входящих в vpls домен"
set routing-instances VPLS_Kompella interface xe-1/1/1.333
set routing-instances VPLS_Kompella interface ae2.333
set routing-instances VPLS_Kompella interface ae4.3224
"RT (Route Target) - определяет принадлежность в BGP принадлежность к одному vplsd домену"
set routing-instances VPLS_Kompella vrf-target target:1111:123
PE11
"На стороне циски PE11 настраивается стандартный xconnect"
pseudowire-class PE11_bcp
encapsulation l2tpv3
ip local interface Loopback0
!
interface GigabitEthernet0/0.333
description mesh_group_in_vpls
encapsulation dot1Q 333
xconnect 1.1.1.1 333 encapsulation mpls
mtu 1500
service-policy input 50Mbit
service-policy output 50Mbit
Важное замечание:
Само собой подразумевается, что для работы MPLS Kompella Mode должно уже быть настроен сам MPLS (LDP и/или RSVP-TE)
также должен быть настоен протокол IGP, например (OSPF или IS-IS), а так же настроен iBGP протокол между PE
(full mesh или RR). Ну и конечно же включение в bgp отдельной address family (afi=25 / safi=65) - Kompell Mode
В нотации Juniper это - ""
Diagnostic¶
show vpls connections instance VPLS_Kompella
Показать состояние инстанса и соседей
"show vpls connections instance VPLS_Kompella"
Layer-2 VPN connections:
Legend for connection status (St)
EI -- encapsulation invalid NC -- interface encapsulation not CCC/TCC/VPLS
EM -- encapsulation mismatch WE -- interface and instance encaps not same
VC-Dn -- Virtual circuit down NP -- interface hardware not present
CM -- control-word mismatch -> -- only outbound connection is up
CN -- circuit not provisioned <- -- only inbound connection is up
OR -- out of range Up -- operational
OL -- no outgoing label Dn -- down
LD -- local site signaled down CF -- call admission control failure
RD -- remote site signaled down SC -- local and remote site ID collision
LN -- local site not designated LM -- local site ID not minimum designated
RN -- remote site not designated RM -- remote site ID not minimum designated
XX -- unknown connection status IL -- no incoming label
MM -- MTU mismatch MI -- Mesh-Group ID not available
BK -- Backup connection ST -- Standby connection
PF -- Profile parse failure PB -- Profile busy
RS -- remote site standby SN -- Static Neighbor
LB -- Local site not best-site RB -- Remote site not best-site
VM -- VLAN ID mismatch HS -- Hot-standby Connection
Legend for interface status
Up -- operational
Dn -- down
Instance: VPLS_Kompella
Edge protection: Not-Primary
BGP-VPLS State
Local site: PE1 (1)
connection-site Type St Time last up # Up trans
2 rmt Up Feb 24 16:20:10 2022 1
Remote PE: 2.2.2.2, Negotiated control-word: No
Incoming label: 6744, Outgoing label: 223
Local interface: lsi.1048002, Status: Up, Encapsulation: VPLS
Description: Intf - vpls VPLS_Kompella local site 1 remote site 2
Flow Label Transmit: No, Flow Label Receive: No
Remote PE: 3.3.3.3, Negotiated control-word: No
Incoming label: 6744, Outgoing label: 223
Local interface: lsi.1048003, Status: Up, Encapsulation: VPLS
Description: Intf - vpls VPLS_Kompella local site 1 remote site 3
Flow Label Transmit: No, Flow Label Receive: No
BGP-VPLS State
Local site: PE11 (11)
connection-site Type St Time last up # Up trans
2 rmt LM
LDP-VPLS State
Mesh-group connections: PE11_mesh
Neighbor Type St Time last up # Up trans
11.11.11.11(vpls-id 333) rmt Up Mar 9 07:43:53 2022 1
Remote PE: 11.11.11.11, Negotiated control-word: No
Incoming label: 6767, Outgoing label: 573
Negotiated PW status TLV: No
Local interface: lsi.1048011, Status: Up, Encapsulation: VLAN
Description: Intf - vpls VPLS_Kompella neighbor 11.11.11.11 vpls-id 333
Flow Label Transmit: No, Flow Label Receive: No
show vpls mac-table instance VPLS_Kompella
Показать mac таблицу vpls
"show vpls mac-table instance VPLS_Kompella"
MAC flags (S -static MAC, D -dynamic MAC, L -locally learned, C -Control MAC
O -OVSDB MAC, SE -Statistics enabled, NM -Non configured MAC, R -Remote PE MAC, P -Pinned MAC)
Routing instance : VPLS_Kompella
Bridging domain : __VPLS_Kompella__, VLAN : NA
MAC MAC Logical NH MAC active
address flags interface Index property source
11:1d:a1:be:ef:00 D ae2.333
00:00:02:01:de:ad D lsi.1048002
00:00:c4:a1:55:ff D ae2.333
00:a2:ee:a2:1a:84 D ae2.333
00:00:03:01:de:ad D lsi.1048003
48:46:fb:8c:c3:7c D ae2.333
4c:4e:35:ae:4a:81 D ae2.333
c4:0a:cb:21:06:42 D ae4.444
c4:72:95:a3:0d:97 D lsi.1048011
c4:72:95:a3:0d:c2 D lsi.1048011
vpls Martini mode¶
VPLS Configuration (BGP and LDP Interworking)
EVPN¶
"50 оттенков EVPN"
1. "Классический" EVPN¶
В данном случае под словом "классический" подразумевается то,
что тип routing-instance является "instance-type evpn"
Конфигурация¶
Так как порты здесь одни и те же, то и конфигурация EVPN Instance будет идентичная.
Отличия только будут в bgp - будут разные bgp neighbor
"PE1"
"Routing Instance типа evpn"
set routing-instances PE1-PE2-PE3 instance-type evpn
set routing-instances PE1-PE2-PE3 description "EVPN classic"
set routing-instances PE1-PE2-PE3 interface xe-1/1/1.100
set routing-instances PE1-PE2-PE3 interface ae1.100
set routing-instances PE1-PE2-PE3 vrf-target target:1111:2222
set routing-instances PE1-PE2-PE3 protocols evpn mac-table-size 500
set routing-instances PE1-PE2-PE3 protocols evpn interface-mac-limit 250
set routing-instances PE1-PE2-PE3 protocols evpn interface xe-1/1/1.100
set routing-instances PE1-PE2-PE3 protocols evpn interface ae1.100
"Настройка интерфейсов"
set interfaces xe-1/1/1 unit 100 description "L2VPN 100"
set interfaces xe-1/1/1 unit 100 encapsulation vlan-bridge
set interfaces xe-1/1/1 unit 100 vlan-id 100
set interfaces ae1 unit 100 description "L2VPN 100"
set interfaces ae1 unit 100 encapsulation vlan-bridge
set interfaces ae1 unit 100 vlan-id 100
"Для наглядности конфиг в виде структуры:"
routing-instances {
PE1-PE2-PE3 {
protocols {
evpn {
mac-table-size {
500;
}
interface-mac-limit {;
250;
}
interfaces xe-1/1/1.100;
interfaces ae1.100;
}
}
}
description "EVPN classic";
instance-type evpn;
interface xe-1/1/1.100;
interface ae1.100;
vrf-target target:1111:2222;
}
}
"PE2"
"Routing Instance типа evpn"
set routing-instances PE1-PE2-PE3 instance-type evpn
set routing-instances PE1-PE2-PE3 description "EVPN classic"
set routing-instances PE1-PE2-PE3 interface xe-1/1/1.100
set routing-instances PE1-PE2-PE3 interface ae1.100
set routing-instances PE1-PE2-PE3 vrf-target target:1111:2222
set routing-instances PE1-PE2-PE3 protocols evpn mac-table-size 500
set routing-instances PE1-PE2-PE3 protocols evpn interface-mac-limit 250
set routing-instances PE1-PE2-PE3 protocols evpn interface xe-1/1/1.100
set routing-instances PE1-PE2-PE3 protocols evpn interface ae1.100
"Настройка интерфейсов"
set interfaces xe-1/1/1 unit 100 description "L2VPN 100"
set interfaces xe-1/1/1 unit 100 encapsulation vlan-bridge
set interfaces xe-1/1/1 unit 100 vlan-id 100
set interfaces ae1 unit 100 description "L2VPN 100"
set interfaces ae1 unit 100 encapsulation vlan-bridge
set interfaces ae1 unit 100 vlan-id 100
"Для наглядности конфиг в виде структуры:"
routing-instances {
PE1-PE2-PE3 {
protocols {
evpn {
mac-table-size {
500;
}
interface-mac-limit {;
250;
}
interfaces xe-1/1/1.100;
interfaces ae1.100;
}
}
}
description "EVPN classic";
instance-type evpn;
interface xe-1/1/1.100;
interface ae1.100;
vrf-target target:1111:2222;
}
}
"PE3"
"Routing Instance типа evpn"
set routing-instances PE1-PE2-PE3 instance-type evpn
set routing-instances PE1-PE2-PE3 description "EVPN classic"
set routing-instances PE1-PE2-PE3 interface xe-1/1/1.100
set routing-instances PE1-PE2-PE3 interface ae1.100
set routing-instances PE1-PE2-PE3 vrf-target target:1111:2222
set routing-instances PE1-PE2-PE3 protocols evpn mac-table-size 500
set routing-instances PE1-PE2-PE3 protocols evpn interface-mac-limit 250
set routing-instances PE1-PE2-PE3 protocols evpn interface xe-1/1/1.100
set routing-instances PE1-PE2-PE3 protocols evpn interface ae1.100
"Настройка интерфейсов"
set interfaces xe-1/1/1 unit 100 description "L2VPN 100"
set interfaces xe-1/1/1 unit 100 encapsulation vlan-bridge
set interfaces xe-1/1/1 unit 100 vlan-id 100
set interfaces ae1 unit 100 description "L2VPN 100"
set interfaces ae1 unit 100 encapsulation vlan-bridge
set interfaces ae1 unit 100 vlan-id 100
"Для наглядности конфиг в виде структуры:"
routing-instances {
PE1-PE2-PE3 {
protocols {
evpn {
mac-table-size {
500;
}
interface-mac-limit {;
250;
}
interfaces xe-1/1/1.100;
interfaces ae1.100;
}
}
}
description "EVPN classic";
instance-type evpn;
interface xe-1/1/1.100;
interface ae1.100;
vrf-target target:1111:2222;
}
}
2. EVPN Etree¶
При работе в режиме EVPN Etree - весь трафик проходит через центральный узел "root".
Соответственно остальные учатники evpn нгазываются "leaf".
"Leaf-ы" не могут общаться между собой напрямую, а только через "root".
Конфигурация¶
по сути добавляется только роль интерфейсов - "root" или "leaf",
а также в протоколе evpn добавляется сторока: "evpn-etree".
"PE1"
"Routing Instance типа evpn"
set routing-instances PE1-PE2-PE3 instance-type evpn
set routing-instances PE1-PE2-PE3 description "EVPN Etree"
set routing-instances PE1-PE2-PE3 interface xe-1/1/1.100
set routing-instances PE1-PE2-PE3 interface ae1.100
set routing-instances PE1-PE2-PE3 vrf-target target:1111:2222
set routing-instances PE1-PE2-PE3 protocols evpn mac-table-size 500
set routing-instances PE1-PE2-PE3 protocols evpn interface-mac-limit 250
set routing-instances PE1-PE2-PE3 protocols evpn interface xe-1/1/1.100
set routing-instances PE1-PE2-PE3 protocols evpn interface ae1.100
"set routing-instances PE1-PE2-PE3 protocols evpn evpn-etree"
"Настройка интерфейсов"
set interfaces xe-1/1/1 unit 100 description "L2VPN 100"
set interfaces xe-1/1/1 unit 100 encapsulation vlan-bridge
set interfaces xe-1/1/1 unit 100 vlan-id 100
"set interfaces xe-1/1/1 unit 100 etree-ac-role leaf"
set interfaces ae1 unit 100 description "L2VPN 100"
set interfaces ae1 unit 100 encapsulation vlan-bridge
set interfaces ae1 unit 100 vlan-id 100
"set interfaces ae1 unit 100 etree-ac-role root"
"Для наглядности конфиг в виде структуры:"
routing-instances {
PE1-PE2-PE3 {
protocols {
evpn {
mac-table-size {
500;
}
interface-mac-limit {;
250;
}
interfaces xe-1/1/1.100;
interfaces ae1.100;
"evpn-etree;"
}
}
}
description "EVPN Etree";
instance-type evpn;
interface xe-1/1/1.100;
interface ae1.100;
vrf-target target:1111:2222;
}
}
"PE2"
"Routing Instance типа evpn"
set routing-instances PE1-PE2-PE3 instance-type evpn
set routing-instances PE1-PE2-PE3 description "EVPN Etree"
set routing-instances PE1-PE2-PE3 interface xe-1/1/1.100
set routing-instances PE1-PE2-PE3 interface ae1.100
set routing-instances PE1-PE2-PE3 vrf-target target:1111:2222
set routing-instances PE1-PE2-PE3 protocols evpn mac-table-size 500
set routing-instances PE1-PE2-PE3 protocols evpn interface-mac-limit 250
set routing-instances PE1-PE2-PE3 protocols evpn interface xe-1/1/1.100
set routing-instances PE1-PE2-PE3 protocols evpn interface ae1.100
"set routing-instances PE1-PE2-PE3 protocols evpn evpn-etree"
"Настройка интерфейсов"
set interfaces xe-1/1/1 unit 100 description "L2VPN 100"
set interfaces xe-1/1/1 unit 100 encapsulation vlan-bridge
set interfaces xe-1/1/1 unit 100 vlan-id 100
"set interfaces xe-1/1/1 unit 100 etree-ac-role leaf"
set interfaces ae1 unit 100 description "L2VPN 100"
set interfaces ae1 unit 100 encapsulation vlan-bridge
set interfaces ae1 unit 100 vlan-id 100
"set interfaces ae1 unit 100 etree-ac-role leaf"
"Для наглядности конфиг в виде структуры:"
routing-instances {
PE1-PE2-PE3 {
protocols {
evpn {
mac-table-size {
500;
}
interface-mac-limit {
250;
}
interfaces xe-1/1/1.100;
interfaces ae1.100;
"evpn-etree;"
}
}
}
description "EVPN Etree";
instance-type evpn;
interface xe-1/1/1.100;
interface ae1.100;
vrf-target target:1111:2222;
}
}
"PE3"
"Routing Instance типа evpn"
set routing-instances PE1-PE2-PE3 instance-type evpn
set routing-instances PE1-PE2-PE3 description "EVPN Etree"
set routing-instances PE1-PE2-PE3 interface xe-1/1/1.100
set routing-instances PE1-PE2-PE3 interface ae1.100
set routing-instances PE1-PE2-PE3 vrf-target target:1111:2222
set routing-instances PE1-PE2-PE3 protocols evpn mac-table-size 500
set routing-instances PE1-PE2-PE3 protocols evpn interface-mac-limit 250
set routing-instances PE1-PE2-PE3 protocols evpn interface xe-1/1/1.100
set routing-instances PE1-PE2-PE3 protocols evpn interface ae1.100
"set routing-instances PE1-PE2-PE3 protocols evpn evpn-etree"
"Настройка интерфейсов"
set interfaces xe-1/1/1 unit 100 description "L2VPN 100"
set interfaces xe-1/1/1 unit 100 encapsulation vlan-bridge
set interfaces xe-1/1/1 unit 100 vlan-id 100
"set interfaces xe-1/1/1 unit 100 etree-ac-role leaf"
set interfaces ae1 unit 100 description "L2VPN 100"
set interfaces ae1 unit 100 encapsulation vlan-bridge
set interfaces ae1 unit 100 vlan-id 100
"set interfaces ae1 unit 100 etree-ac-role leaf"
"Для наглядности конфиг в виде структуры:"
routing-instances {
PE1-PE2-PE3 {
protocols {
evpn {
mac-table-size {
500;
}
interface-mac-limit {
250;
}
interfaces xe-1/1/1.100;
interfaces ae1.100;
"evpn-etree;"
}
}
}
description "EVPN Etree";
instance-type evpn;
interface xe-1/1/1.100;
interface ae1.100;
vrf-target target:1111:2222;
}
}
3. EVPN в virtual-switch¶
При озникновении задачи передачи по EVPN несколько независимых влан.
Чтобы не делать отдельные RI для каждого отдельного влана
используется Route Instance типа virtual-switch,
внутри которого каждый влан заводится в свой бридж домен,
таким образом изолируя разные вланы друг от друга.
"Структурно данную конструкцию можно описать таким образом:"
virtual-switch {
bridge-domain {
vlan-id
interfaces
}
}
Конфигуарация¶
Так как номерация потров, участвующих в evpn одинаковая, то настройки Routing Instance на PE1, PE2, PE3 будут тоже одинаковые. Отличия только будут в bgp - будут разные bgp neighbor.
"PE1"
set routing-instances PE1-PE2-PE3 protocols evpn extended-vlan-list 10
set routing-instances PE1-PE2-PE3 protocols evpn extended-vlan-list 100
set routing-instances PE1-PE2-PE3 protocols evpn extended-vlan-list 200
set routing-instances PE1-PE2-PE3 description "PE1-PE2-PE3"
set routing-instances PE1-PE2-PE3 instance-type virtual-switch
set routing-instances PE1-PE2-PE3 bridge-domains VL10 description "L2VPN 10"
set routing-instances PE1-PE2-PE3 bridge-domains VL10 vlan-id 10
set routing-instances PE1-PE2-PE3 bridge-domains VL10 interface xe-1/1/1.10
set routing-instances PE1-PE2-PE3 bridge-domains VL10 interface ae2.10
set routing-instances PE1-PE2-PE3 bridge-domains VL100 description "L2VPN 100"
set routing-instances PE1-PE2-PE3 bridge-domains VL100 vlan-id 100
set routing-instances PE1-PE2-PE3 bridge-domains VL100 interface xe-1/1/1.100
set routing-instances PE1-PE2-PE3 bridge-domains VL100 interface ae2.100
set routing-instances PE1-PE2-PE3 bridge-domains VL200 description "L2VPN 200"
set routing-instances PE1-PE2-PE3 bridge-domains VL200 vlan-id 200
set routing-instances PE1-PE2-PE3 bridge-domains VL200 interface ae2.200
set routing-instances PE1-PE2-PE3 vrf-target target:1111:2222
"Настройка интерфейсов"
set interfaces xe-1/1/1 unit 10 description "L2VPN 10"
set interfaces xe-1/1/1 unit 10 encapsulation vlan-bridge
set interfaces xe-1/1/1 unit 10 vlan-id 10
set interfaces ae2 unit 10 description "L2VPN 10"
set interfaces ae2 unit 10 encapsulation vlan-bridge
set interfaces ae2 unit 10 vlan-id 10
set interfaces xe-1/1/1 unit 100 description "L2VPN 100"
set interfaces xe-1/1/1 unit 100 encapsulation vlan-bridge
set interfaces xe-1/1/1 unit 100 vlan-id 100
set interfaces ae2 unit 100 description "L2VPN 100"
set interfaces ae2 unit 100 encapsulation vlan-bridge
set interfaces ae2 unit 100 vlan-id 100
set interfaces ae2 unit 200 description "L2VPN 200"
set interfaces ae2 unit 200 encapsulation vlan-bridge
set interfaces ae2 unit 200 vlan-id 200
"Для наглядности конфиг в виде структуры:"
routing-instances PE1-PE2-PE3 {
protocols {
evpn {
extended-vlan-list [ 10 100 200 ];
}
}
description "PE1-PE2-PE3";
instance-type virtual-switch;
bridge-domains {
VL10 {
description "L2VPN 10";
vlan-id 10;
interface xe-1/1/1.10;
interface ae2.10;
}
VL100 {
description "L2VPN 100";
vlan-id 100;
interface xe-1/1/1.100;
interface ae2.100;
}
VL200 {
description "L2VPN 200";
vlan-id 10;
interface ae2.200;
}
}
vrf-target target:1111:2222;
}
"PE2"
set routing-instances PE1-PE2-PE3 protocols evpn extended-vlan-list 10
set routing-instances PE1-PE2-PE3 protocols evpn extended-vlan-list 100
set routing-instances PE1-PE2-PE3 protocols evpn extended-vlan-list 200
set routing-instances PE1-PE2-PE3 description "PE1-PE2-PE3"
set routing-instances PE1-PE2-PE3 instance-type virtual-switch
set routing-instances PE1-PE2-PE3 bridge-domains VL10 description "L2VPN 10"
set routing-instances PE1-PE2-PE3 bridge-domains VL10 vlan-id 10
set routing-instances PE1-PE2-PE3 bridge-domains VL10 interface xe-1/1/1.10
set routing-instances PE1-PE2-PE3 bridge-domains VL10 interface ae2.10
set routing-instances PE1-PE2-PE3 bridge-domains VL100 description "L2VPN 100"
set routing-instances PE1-PE2-PE3 bridge-domains VL100 vlan-id 100
set routing-instances PE1-PE2-PE3 bridge-domains VL100 interface xe-1/1/1.100
set routing-instances PE1-PE2-PE3 bridge-domains VL100 interface ae2.100
set routing-instances PE1-PE2-PE3 bridge-domains VL200 description "L2VPN 200"
set routing-instances PE1-PE2-PE3 bridge-domains VL200 vlan-id 200
set routing-instances PE1-PE2-PE3 bridge-domains VL200 interface ae2.200
set routing-instances PE1-PE2-PE3 vrf-target target:1111:2222
"Настройка интерфейсов"
set interfaces xe-1/1/1 unit 10 description "L2VPN 10"
set interfaces xe-1/1/1 unit 10 encapsulation vlan-bridge
set interfaces xe-1/1/1 unit 10 vlan-id 10
set interfaces ae2 unit 10 description "L2VPN 10"
set interfaces ae2 unit 10 encapsulation vlan-bridge
set interfaces ae2 unit 10 vlan-id 10
set interfaces xe-1/1/1 unit 100 description "L2VPN 100"
set interfaces xe-1/1/1 unit 100 encapsulation vlan-bridge
set interfaces xe-1/1/1 unit 100 vlan-id 100
set interfaces ae2 unit 100 description "L2VPN 100"
set interfaces ae2 unit 100 encapsulation vlan-bridge
set interfaces ae2 unit 100 vlan-id 100
set interfaces ae2 unit 200 description "L2VPN 200"
set interfaces ae2 unit 200 encapsulation vlan-bridge
set interfaces ae2 unit 200 vlan-id 200
"Для наглядности конфиг в виде структуры:"
routing-instances PE1-PE2-PE3 {
protocols {
evpn {
extended-vlan-list [ 10 100 200 ];
}
}
description "PE1-PE2-PE3";
instance-type virtual-switch;
bridge-domains {
VL10 {
description "L2VPN 10";
vlan-id 10;
interface xe-1/1/1.10;
interface ae2.10;
}
VL100 {
description "L2VPN 100";
vlan-id 100;
interface xe-1/1/1.100;
interface ae2.100;
}
VL200 {
description "L2VPN 200";
vlan-id 10;
interface ae2.200;
}
}
vrf-target target:1111:2222;
}
"PE3"
set routing-instances PE1-PE2-PE3 protocols evpn extended-vlan-list 10
set routing-instances PE1-PE2-PE3 protocols evpn extended-vlan-list 100
set routing-instances PE1-PE2-PE3 protocols evpn extended-vlan-list 200
set routing-instances PE1-PE2-PE3 description "PE1-PE2-PE3"
set routing-instances PE1-PE2-PE3 instance-type virtual-switch
set routing-instances PE1-PE2-PE3 bridge-domains VL10 description "L2VPN 10"
set routing-instances PE1-PE2-PE3 bridge-domains VL10 vlan-id 10
set routing-instances PE1-PE2-PE3 bridge-domains VL10 interface xe-1/1/1.10
set routing-instances PE1-PE2-PE3 bridge-domains VL10 interface ae2.10
set routing-instances PE1-PE2-PE3 bridge-domains VL100 description "L2VPN 100"
set routing-instances PE1-PE2-PE3 bridge-domains VL100 vlan-id 100
set routing-instances PE1-PE2-PE3 bridge-domains VL100 interface xe-1/1/1.100
set routing-instances PE1-PE2-PE3 bridge-domains VL100 interface ae2.100
set routing-instances PE1-PE2-PE3 bridge-domains VL200 description "L2VPN 200"
set routing-instances PE1-PE2-PE3 bridge-domains VL200 vlan-id 200
set routing-instances PE1-PE2-PE3 bridge-domains VL200 interface ae2.200
set routing-instances PE1-PE2-PE3 vrf-target target:1111:2222
"Настройка интерфейсов"
set interfaces xe-1/1/1 unit 10 description "L2VPN 10"
set interfaces xe-1/1/1 unit 10 encapsulation vlan-bridge
set interfaces xe-1/1/1 unit 10 vlan-id 10
set interfaces ae2 unit 10 description "L2VPN 10"
set interfaces ae2 unit 10 encapsulation vlan-bridge
set interfaces ae2 unit 10 vlan-id 10
set interfaces xe-1/1/1 unit 100 description "L2VPN 100"
set interfaces xe-1/1/1 unit 100 encapsulation vlan-bridge
set interfaces xe-1/1/1 unit 100 vlan-id 100
set interfaces ae2 unit 100 description "L2VPN 100"
set interfaces ae2 unit 100 encapsulation vlan-bridge
set interfaces ae2 unit 100 vlan-id 100
set interfaces ae2 unit 200 description "L2VPN 200"
set interfaces ae2 unit 200 encapsulation vlan-bridge
set interfaces ae2 unit 200 vlan-id 200
"Для наглядности конфиг в виде структуры:"
routing-instances PE1-PE2-PE3 {
protocols {
evpn {
extended-vlan-list [ 10 100 200 ];
}
}
description "PE1-PE2-PE3";
instance-type virtual-switch;
bridge-domains {
VL10 {
description "L2VPN 10";
vlan-id 10;
interface xe-1/1/1.10;
interface ae2.10;
}
VL100 {
description "L2VPN 100";
vlan-id 100;
interface xe-1/1/1.100;
interface ae2.100;
}
VL200 {
description "L2VPN 200";
vlan-id 10;
interface ae2.200;
}
}
vrf-target target:1111:2222;
}
Диагностика EVPN¶
Просмотр соседей¶
show evpn instance PE1-PE2-PE3 neighbor-info
"PE3> show evpn instance PE1-PE2-PE3 neighbor-info"
Instance: PE1-PE2-PE3
Number of neighbors: 3
Address MAC MAC+IP AD IM ES Leaf-label
1.1.1.1 758 613 1 1 0 754
2.2.2.2 28 12 1 1 0 20
Просмотр мак адресов в EVPN¶
show evpn mac-table instance PE1-PE2-PE3
"PE3> show evpn mac-table instance PE1-PE2-PE3"
MAC flags (S -static MAC, D -dynamic MAC, L -locally learned, C -Control MAC
O -OVSDB MAC, SE -Statistics enabled, NM -Non configured MAC, R -Remote PE MAC, P -Pinned MAC)
Routing instance : PE1-PE2-PE3
Bridging domain : __PE1-PE2-PE3__, VLAN : 100
MAC MAC Logical NH MAC active
address flags interface Index property source
00:00:40:11:7a:61 D xe-1/1/1/1.1311 Leaf
00:00:5e:00:01:08 D xe-1/1/1.100 Leaf
00:00:5e:00:01:09 D xe-1/1/1.100 Leaf
00:00:5e:00:01:1f D xe-1/1/1.100 Leaf
00:00:5e:00:01:26 D xe-1/1/1.100 Leaf
00:00:5e:00:01:27 DC 1048581 Root 1.1.1.1
00:00:5e:00:01:28 D xe-1/1/1.100 Leaf
00:00:5e:00:01:29 D xe-1/1/1.100 Leaf
00:00:5e:00:01:30 D xe-1/1/1.100 Leaf
00:00:5e:00:01:31 D xe-1/1/1.100 Leaf
00:00:5e:00:01:33 D xe-1/1/1.100 Leaf
00:00:5e:00:01:3a DC 1048581 Root 1.1.1.1
00:00:5e:00:01:3b DC 1048581 Root 1.1.1.1
00:00:5e:00:01:3c D xe-1/1/1.100 Leaf
00:00:5e:00:01:3d DC 1048581 Root 1.1.1.1
00:00:5e:00:01:44 D xe-1/1/1.100 Leaf
00:00:5e:00:01:45 DC 1048581 Root 1.1.1.1
00:00:5e:00:01:46 DC 1048581 Root 1.1.1.1
00:00:5e:00:01:47 DC 1048581 Root 1.1.1.1
00:00:5e:00:01:50 D xe-1/1/1.100 Leaf
00:00:5e:00:01:51 D xe-1/1/1.100 Leaf
00:00:5e:00:01:52 DC 1048581 Root 1.1.1.1
00:00:5e:00:01:53 D xe-1/1/1.100 Leaf
00:00:5e:00:01:55 D xe-1/1/1.100 Leaf
00:00:5e:00:01:56 D xe-1/1/1.100 Leaf
"--- cut ---"
Просмотр таблицы EVPN¶
show evpn database instance PE1-PE2-PE3
"PE1> show evpn database instance PE1-PE2-PE3"
Instance: PE1-PE2-PE3
VLAN DomainId MAC address Active source Timestamp IP address
100 00:00:40:11:7a:61 ae1.100 Mar 25 07:56:22
100 00:00:5e:00:01:08 xe-1/1/1.100 Mar 27 14:50:04 172.16.111.254
100 00:00:5e:00:01:26 xe-1/1/1.100 Mar 27 14:42:33
100 00:00:5e:00:01:28 xe-1/1/1.100 Mar 27 14:42:33
100 00:00:5e:00:01:29 xe-1/1/1.100 Mar 27 13:56:35 172.16.111.33
100 00:00:5e:00:01:30 xe-1/1/1.100 Mar 27 14:50:04 172.16.111.1
100 00:00:5e:00:01:31 xe-1/1/1.100 Mar 27 13:56:35
100 00:00:5e:00:01:32 xe-1/1/1.100 Mar 27 14:50:04
100 00:00:5e:00:01:33 xe-1/1/1.100 Mar 27 13:56:35
100 00:50:c2:20:c5:a3 2.2.2.2 Mar 27 14:48:08 172.16.111.69
100 00:50:c2:20:c5:bb 2.2.2.2 Mar 27 14:25:51 172.16.111.86
100 00:50:c2:20:c5:c7 3.3.3.3 Mar 27 14:53:44 172.16.111.149
--- cut ---
Просмотр таблицы EVPN для определенного интерфейса¶
show evpn database instance PE1-PE2-PE3 interface xe-1/1/1.100
"PE1> show evpn database instance PE1-PE2-PE3 interface xe-1/1/1.100"
Instance: PE1-PE2-PE3
VLAN DomainId MAC address Active source Timestamp IP address
100 00:00:40:11:7a:61 ae1.100 Mar 25 07:56:22
100 00:00:5e:00:01:08 xe-1/1/1.100 Mar 27 14:50:04 172.16.111.254
100 00:00:5e:00:01:26 xe-1/1/1.100 Mar 27 14:42:33
100 00:00:5e:00:01:28 xe-1/1/1.100 Mar 27 14:42:33
100 00:00:5```
e:00:01:29 xe-1/1/1.100 Mar 27 13:56:35 172.16.111.33
100 00:00:5e:00:01:30 xe-1/1/1.100 Mar 27 14:50:04 172.16.111.1
100 00:00:5e:00:01:31 xe-1/1/1.100 Mar 27 13:56:35
100 00:00:5e:00:01:32 xe-1/1/1.100 Mar 27 14:50:04
100 00:00:5e:00:01:33 xe-1/1/1.100 Mar 27 13:56:35
100 00:50:c2:20:c5:a3 2.2.2.2 Mar 27 14:48:08 172.16.111.69
100 00:50:c2:20:c5:bb 2.2.2.2 Mar 27 14:25:51 172.16.111.86
100 00:50:c2:20:c5:c7 3.3.3.3 Mar 27 14:53:44 172.16.111.149
--- cut ---
Просмотр таблицы EVPN включая историю появления маков на интах¶
show evpn database instance PE1-PE2-PE3 extensive
За счет истории появления маков на интах можно понять,
когда что флапало или петляло
"PE1> show evpn database instance PE1-PE2-PE3 extensive"
Instance: PE1-PE2-PE3
VLAN ID: 100, MAC address: 00:00:40:11:7a:61
State: 0x0
Source: xe-1/1/1/1.1311, Rank: 1, Status: Active
Mobility sequence number: 0 (minimum origin address 77.94.160.13)
Timestamp: Mar 31 22:44:21.742770 (0x62460495)
State: <Local-MAC-Only Local-To-Remote-Adv-Allowed Local-Leaf>
MAC advertisement route status: Created
History db: <No entries>
VLAN ID: 100, MAC address: 00:00:5e:00:01:08
Nexthop ID: 1048581
State: 0x1 <Duplicate-Detected>
Mobility history
Mobility event time Type Source Seq num
Mar 14 19:53:55.509276 Local ae2.100 13
Mar 14 19:53:56.681165 Remote 2.2.2.2 14
Mar 14 19:53:57.535553 Local ae2.100 15
Mar 14 19:53:58.477264 Remote 2.2.2.2 16
Mar 14 19:56:54.055096 Local ae2.100 17
Source: 2.2.2.2, Rank: 1, Status: Active
MAC label: 750
Mobility sequence number: 16 (minimum origin address 2.2.2.2)
Timestamp: Mar 14 19:53:59.200082 (0x622f7327)
State: <Remote-To-Local-Adv-Done>
MAC advertisement route status: Not created (no local state present)
IP address: 10.1.8.254
History db: <No entries>
VLAN ID: 100, MAC address: 00:00:5e:00:01:14
Nexthop ID: 1048581
State: 0x1 <Duplicate-Detected>
Mobility history
Mobility event time Type Source Seq num
Mar 14 19:53:55.509451 Local ae2.100 13
Mar 14 19:53:56.681240 Remote 2.2.2.2 14
Mar 14 19:53:57.535724 Local ae2.100 15
Mar 14 19:53:58.478198 Remote 2.2.2.2 16
Mar 14 19:56:54.055374 Local ae2.100 17
Source: 2.2.2.2, Rank: 1, Status: Active
MAC label: 750
Mobility sequence number: 16 (minimum origin address 2.2.2.2)
Timestamp: Mar 14 19:53:59.200398 (0x622f7327)
State: <Remote-To-Local-Adv-Done>
MAC advertisement route status: Not created (no local state present)
IP address: 10.1.128.1
History db: <No entries>
VLAN ID: 100, MAC address: 00:00:5e:00:01:1f
Nexthop ID: 1048581
State: 0x1 <Duplicate-Detected>
Mobility history
Mobility event time Type Source Seq num
Mar 14 19:53:55.509622 Local ae2.100 13
Mar 14 19:53:56.681455 Remote 2.2.2.2 14
--- cut ---
Просмотр таблицы evpn - включая типы записей¶
show route table PE1-PE2-PE3.evpn.0
PE1> show route table PE1-PE2-PE3.evpn.0
PE1-PE2-PE3.evpn.0: 1527 destinations, 1527 routes (1527 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
1:3.3.3.3:0::0::FFFF:FFFF/192 AD/ESI
*[BGP/170] 2d 01:59:56, localpref 100, from 1.1.1.1
AS path: I, validation-state: unverified
> to 2.2.2.2 via ae0.1, Push 14483
1:1.1.1.1:0::0::FFFF:FFFF/192 AD/ESI
*[BGP/170] 2d 01:59:56, localpref 100, from 1.1.1.1
AS path: I, validation-state: unverified
> to 2.2.2.2 via ae0.1
1:77.94.160.4:0::0::FFFF:FFFF/192 AD/ESI
*[BGP/170] 2d 01:59:56, localpref 100, from 1.1.1.1
AS path: I, validation-state: unverified
> to 2.2.2.2 via ae0.1, Push 528
2:3.3.3.3:15::100::00:0a:19:ca:a5:53/304 MAC/IP
*[BGP/170] 00:26:37, localpref 100, from 1.1.1.1
AS path: I, validation-state: unverified
> to 2.2.2.2 via ae0.1, Push 14483
2:3.3.3.3:15::100::00:0a:19:ca:a7:30/304 MAC/IP
*[BGP/170] 00:23:43, localpref 100, from 1.1.1.1
AS path: I, validation-state: unverified
> to 2.2.2.2 via ae0.1, Push 14483
Диагностика RI virtual-switch¶
show bridge mac-table instance PE1-PE2-PE3 bridge-domain VL100
"PE1> show bridge mac-table instance PE1-PE2-PE3 bridge-domain VL100"
MAC flags (S -static MAC, D -dynamic MAC, L -locally learned, C -Control MAC
O -OVSDB MAC, SE -Statistics enabled, NM -Non configured MAC, R -Remote PE MAC, P -Pinned MAC)
Routing instance : PE1-PE2-PE3
Bridging domain : VL100, VLAN : 100
MAC MAC Logical NH MAC active
address flags interface Index property source
00:58:3f:11:5b:53 DC 1048578 2.2.2.2
00:58:3f:13:90:0e DC 1048578 2.2.2.2
4c:4e:35:ae:4a:80 DC 1048578 2.2.2.2
5c:5e:ab:6d:82:81 D ae2.100
b0:c6:9a:e3:c7:c4 D ae2.100
f8:f0:82:7d:74:f2 DC 1048578 3.3.3.3
Очистить мак адрес в EVPN¶
clear evpn mac-table instance PE1-PE2-PE3 00:00:de:ed:be:ef
Последнее обновление: 2023-05-29
