Настройка QinQ на Dlink DGS-1100-06/ME¶

Discrambler

почему господа из Dlink Нигде по человечески не описали логику работы ролей NNI и UNI? п.э. опишу своими словами

"Доки QinQ"

Роли портов UNI, NNI¶

UNI¶

Режим работы UNI: при включении pvid на порту в данном режиме на весь трафик, попадающий в коммутатор с данного порта сверху набрасывается еще один тег (pvid)"

Логика работы UNI:

 1. Для входящего на порт трафика:
    При поступлении кадров на порт на них принудительно навешивается сверху
    еще один тег (номер pvid)
 2. Для исходящего с порта трафика:
    Верхний тег (номер pvid) отбрасывается из заголовка кадра и дальше передается
    в стандартном виде dot1.Q

NNI¶

Режим работы NNI: стандартый режим работы порта.

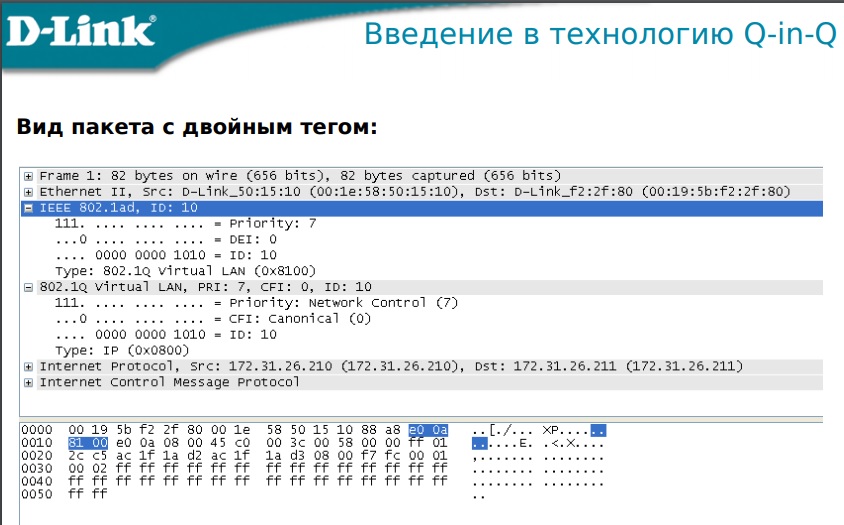

Вид пакета с двойным тегом image-QinQ-wireshark

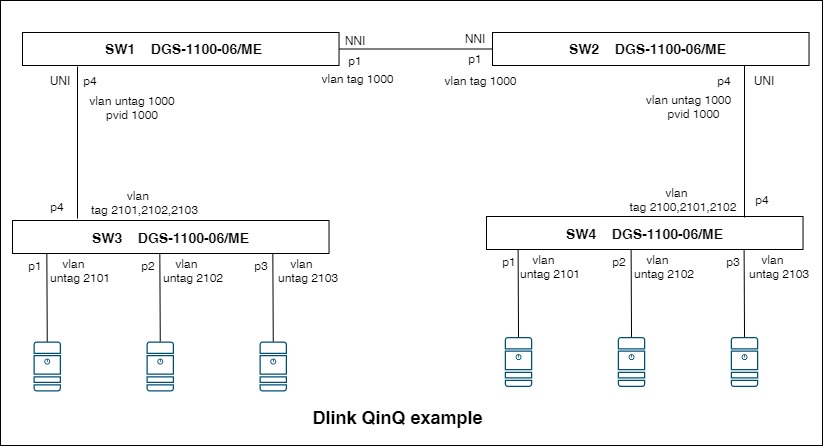

Настройка QinQ на примере данной схемы¶

image-Dlink-QinQ

Словесное описание схемы и задачи:¶

Задача: соединить 2 офиса между собой через сеть провайдера, используя технологию QinQ на сети провайдера, по сети провайдера кадры данного клиента передаются в 1000-ом влане.

SW3, SW4 - по сути выполняют роль коммутаторов доступа, которые работают в
стандартном режиме, порты со стороны клиента нетегированные (в access-е), порт аплинка p4 - тегированные (в trunk-е).
SW1, SW2 - выполняют роль коммутаторов в сети провайдера. Соответственно на порту p4 SW½ происходит добавление и удаление дополнительного тега.

Настройки SW3/SW4¶

SW3/SW4 - обычные коммутаторы - на них самые обычные настройки

# Создаем клиентские вланы
create vlan 2101 tag 2101
create vlan 2102 tag 2102
create vlan 2103 tag 2103

# Удаляем дефолтовый влан
config vlan vlanid 1 delete 1-6

# Нетегированные вланы в сторону клиентов
config vlan vlanid 2101 add untagged 1
config vlan vlanid 2102 add untagged 2
config vlan vlanid 2103 add untagged 3

# Тегированные вланы в сторону аплинка
config vlan vlanid 2101 add tagged 4
config vlan vlanid 2102 add tagged 4
config vlan vlanid 2103 add tagged 4

#  Q-in-Q выключен (по умолчанию)
disable qinq

Настройки SW1/SW2¶

Коммутаторы сети провайдера, на них настроен механизм QinQ

# Создаем QinQ влан
create vlan 1000 tag 1000
# Создаем клиентские вланы
create vlan 2101 tag 2101
create vlan 2102 tag 2102
create vlan 2103 tag 2103

# Удаляем дефолтовый влан
config vlan vlanid 1 delete 1-6

# Тегированный влан 1000 в сторону SW1--p1<--->p1--SW2
config vlan vlanid 1000 add tagged 1

# Настройка порта 4, который работает в режиме UNI
config vlan vlanid 1000 add untagged 4
config port_vlan 4 pvid 1000

# Включаем QinQ
# стандартный type id 0x8100 в заголовке тега QinQ
enable qinq
config qinq ports 1-3,5-6 role nni outer_tpid 0x8100
config qinq ports 4 role uni outer_tpid 0x8100

Настройка QinQ на cisco¶

"77711" - номер сабика для примера (необязательно именно такой...)

interface GigabitEthernet0/0.77711
   description QinQ-sub
   encapsulation dot1Q 777 second-dot1q 11
   ip address  172.16.1.1 255.255.255.252
   no ip redirects
   no ip proxy-arp

Настройка QinQ на mikrorik¶

   interface vlan add comment="QinQ c-tag 11" interface=vlan777 mtu=1600 name=vlan77711 vlan-id=11
   ip address add address=172.16.1.2/30 comment="QinQ" interface=vlan77711 network=172.16.1.0

Настройка QinQ на Juniper MX¶

  set interfaces ae0 unit 77711 vlan-tags outer 0x8100.777
  set interfaces ae0 unit 77711 vlan-tags inner 0x8100.11
  set interfaces ae0 unit 77711 family inet mtu 1600
  set interfaces ae0 unit 77711 family inet address 172.16.1.1/30
